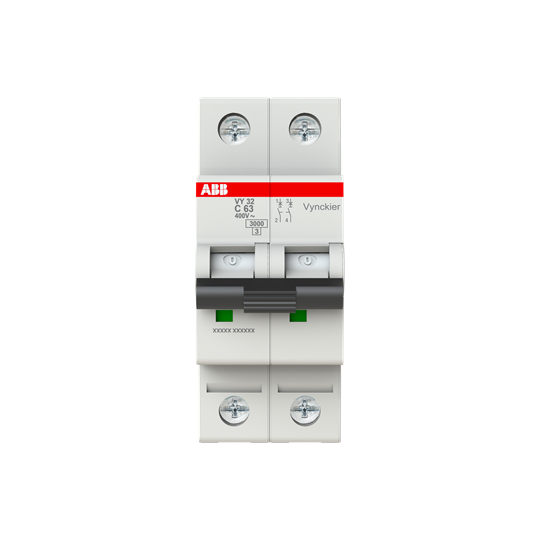

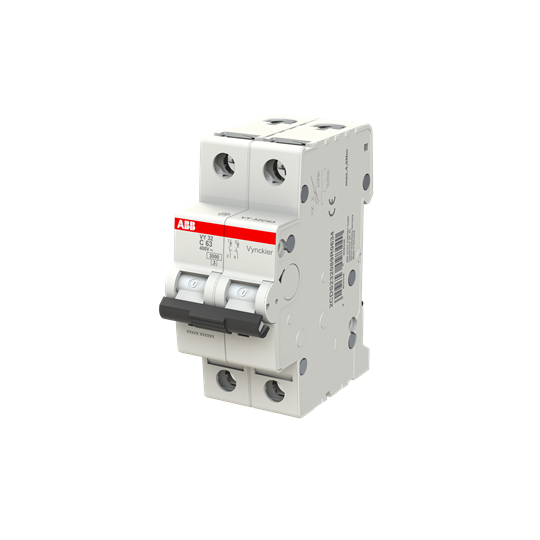

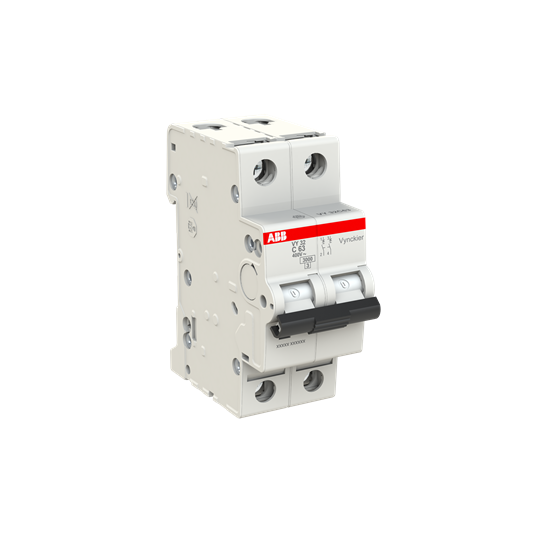

ABB Vynckier automaat 2-polig 63A C-curve (VY32C63)

De ABB Vynckier automaat 2-polig 63A C-curve (type VY32C63) is de zwaarste 2-polige uitvoering binnen de ABB VY30-serie en is ontwikkeld voor het betrouwbaar beveiligen van tweefasige eindgroepen tegen overbelasting en kortsluiting. Dankzij de C-karakteristiek is deze automaat geschikt voor installaties met licht inductieve belastingen en hogere inschakelstromen, zoals zware motoren, HVAC-systemen, pompen, compressoren, transformatoren en industriële voedingen. Met een nominale stroom van 63 A en een kortsluitvastheid van 3 kA bij 400 V AC biedt deze automaat een professionele beveiligingsoplossing voor zware utilitaire en industriële toepassingen.

Gebruik en voordelen

De VY32C63 is ontworpen voor professionele installatieomgevingen en neemt ondanks zijn hoge vermogensklasse slechts 2 modulen in beslag. Dankzij de rood/groene schakelstandindicatie is direct zichtbaar of de automaat in- of uitgeschakeld staat, wat de veiligheid en duidelijkheid bij onderhoud verhoogt.

De C-karakteristiek zorgt ervoor dat incidentele hoge inschakelstromen, bijvoorbeeld van grotere motoren of transformatoren, niet direct tot uitschakeling leiden. De failsafe biconnect-schroefklemmen ondersteunen zowel massieve als soepele geleiders tot 35 mm², wat duurzame aansluitingen mogelijk maakt in veeleisende industriële installaties.

Kenmerken

• 2-polige installatieautomaat voor zware tweefasige eindgroepen
• C-karakteristiek — geschikt voor licht inductieve belastingen en hoge inschakelstromen
• Nominale stroom 63 A, ideaal voor zware industriële en utilitaire circuits
• Nominale spanning tot 400 V AC volgens IEC 60898-1
• Schakelvermogen 3 kA bij 400 V AC
• Compact ontwerp: 2 modulen breed (35 mm)
• Duidelijke ON/OFF-statusindicatie (rood/groen)
• Biconnect-schroefklemmen voor massieve en soepele geleiders
• Geschikt voor montage in elke positie op DIN-rail
• Behuizing in RAL 7035, isolatiegroep II

Technische specificaties

• Merk: ABB Vynckier
• Serie: VY30
• Type: VY32C63
• Aantal polen: 2P
• Nominale stroom (In): 63 A
• Trippkarakteristiek: C
• Nominale bedrijfs-/lijnspanning: 400 V AC (IEC 60898-1)
• Nominale isolatiespanning (Ui): 440 V
• Nominale impulspanning (Uimp): 4 kV (5 kV @ 2000 m, 6,2 kV op zeeniveau)
• Nominaal kortsluitvermogen: 3 kA bij 400 V AC
• Frequentie: 50 / 60 Hz
• Overvoltagecategorie: III
• Energiebeperking: klasse 3
• Aansluitdoorsnede geleiders: 0,75 – 35 mm² (massief en soepel)
• Aansluittype: schroefklemmen, failsafe biconnect
• Aanhaalmoment: 2 Nm
• Draadstriplengte: ca. 12,5 mm
• Beschermingsgraad: IP20 (IP40 in gesloten kast/front)
• Omgevingstemperatuur bedrijf: −25 °C … +55 °C
• Omgevingstemperatuur opslag: −40 °C … +70 °C
• Mechanische levensduur: ca. 20.000 schakelingen
• Elektrische levensduur: ca. 10.000 schakelingen (AC)
• Afmetingen (b×h×d): 35 × 88 × 69 mm
• Netto gewicht: 0,25 kg

Toepassingen

• Beveiliging van zware tweefasige eindgroepen in utiliteit, paneelbouw en industrie
• Geschikt voor zware motoren, pompen, compressoren, HVAC-installaties en voedingen
• Ideaal voor besturings- en verdeelsystemen in industriële omgevingen
• Renovatie en uitbreiding van ABB/Vynckier-installaties
• Perfecte keuze waar een krachtige, betrouwbare C-curve automaat vereist is
