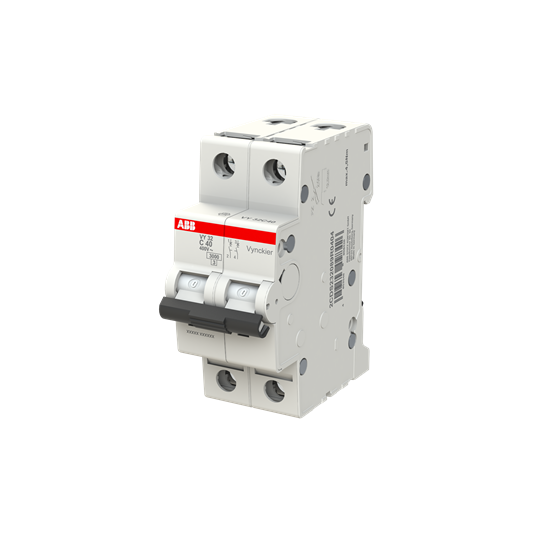

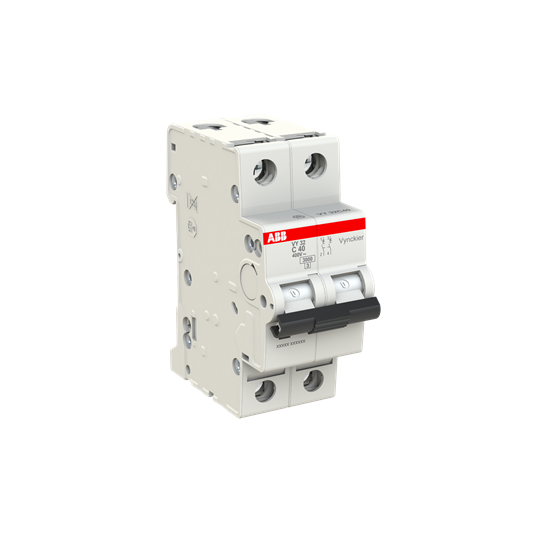

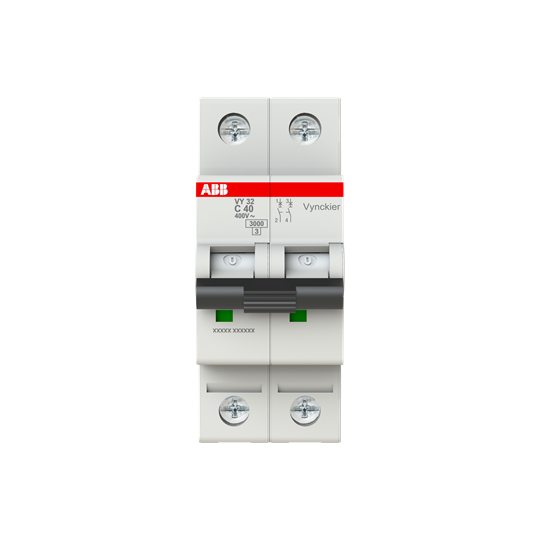

ABB Vynckier automaat 2-polig 40A C-curve (VY32C40)

De ABB Vynckier automaat 2-polig 40A C-curve (type VY32C40) is een krachtige installatieautomaat uit de ABB VY30-serie, ontworpen voor het betrouwbaar beveiligen van tweefasige eindgroepen tegen overbelasting en kortsluiting. Dankzij de C-karakteristiek is deze automaat geschikt voor licht inductieve belastingen met verhoogde inschakelstromen, zoals motoren, pompen, compressoren, HVAC-installaties, transformatoren en industriële voedingen. Met een nominale stroom van 40 A en een kortsluitvastheid van 3 kA bij 400 V AC biedt deze automaat een solide beveiligingsoplossing voor utiliteit, industrie en paneelbouw.

Gebruik en voordelen

De VY32C40 is ontworpen voor eenvoudige installatie op DIN-rail en neemt slechts 2 modulen in beslag, waardoor hij perfect past in compacte en middelgrote verdeelinrichtingen. De helder zichtbare rood/groene schakelstandindicatie laat direct zien of de automaat is ingeschakeld (ON) of uitgeschakeld (OFF), wat zorgt voor extra veiligheid en bedieningsgemak tijdens onderhoud.

Dankzij de C-karakteristiek kan deze automaat zonder ongewenst afschakelen omgaan met hogere inschakelstromen, typisch bij inductieve belastingen. De failsafe biconnect-schroefklemmen ondersteunen massieve en soepele geleiders tot 35 mm² en zorgen voor een betrouwbare verbinding, zelfs in veeleisende omgevingen.

Kenmerken

• 2-polige installatieautomaat voor tweefasige eindgroepen
• C-karakteristiek — geschikt voor licht inductieve belastingen en hogere aanloopstromen
• Nominale stroom 40 A, ideaal voor zware utilitaire en industriële circuits
• Nominale spanning tot 400 V AC volgens IEC 60898-1
• Schakelvermogen 3 kA bij 400 V AC
• Compact ontwerp: 2 modulen breed (35 mm)
• Duidelijke ON/OFF-statusindicatie (rood/groen)
• Biconnect-schroefklemmen voor massieve en soepele geleiders
• Geschikt voor montage in elke positie op DIN-rail
• Behuizing in RAL 7035, isolatiegroep II

Technische specificaties

• Merk: ABB Vynckier
• Serie: VY30
• Type: VY32C40
• Aantal polen: 2P
• Nominale stroom (In): 40 A
• Trippkarakteristiek: C
• Nominale bedrijfs-/lijnspanning: 400 V AC (IEC 60898-1)
• Nominale isolatiespanning (Ui): 440 V
• Nominale impulspanning (Uimp): 4 kV (5 kV @ 2000 m, 6,2 kV op zeeniveau)
• Nominaal kortsluitvermogen: 3 kA bij 400 V AC
• Frequentie: 50 / 60 Hz
• Overvoltagecategorie: III
• Energiebeperking: klasse 3
• Aansluitdoorsnede geleiders: 0,75 – 35 mm² (massief en soepel)
• Aansluittype: schroefklemmen, failsafe biconnect
• Aanhaalmoment klemmen: 2 Nm
• Draadstriplengte: ca. 12,5 mm
• Beschermingsgraad: IP20 (IP40 in gesloten kast/front)
• Omgevingstemperatuur bedrijf: −25 °C … +55 °C
• Omgevingstemperatuur opslag: −40 °C … +70 °C
• Mechanische levensduur: ca. 20.000 schakelingen
• Elektrische levensduur: ca. 10.000 schakelingen (AC)
• Afmetingen (b×h×d): 35 × 88 × 69 mm
• Netto gewicht: 0,25 kg

Toepassingen

• Beveiliging van zware tweefasige eindgroepen in utiliteit, industrie en paneelbouw
• Geschikt voor motoren, pompen, compressoren, HVAC-installaties en transformatoren
• Ideaal voor besturingskasten, machinebouw en elektrotechnische installaties
• Renovatie en uitbreiding van ABB/Vynckier-installaties
• Perfect voor circuits waar een compacte, krachtige C-curve automaat vereist is
