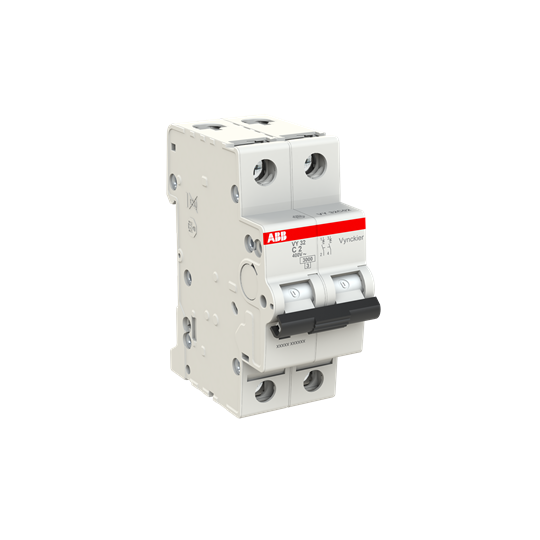

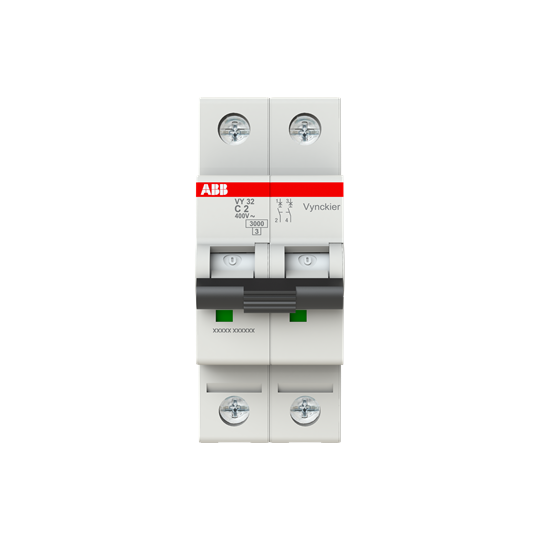

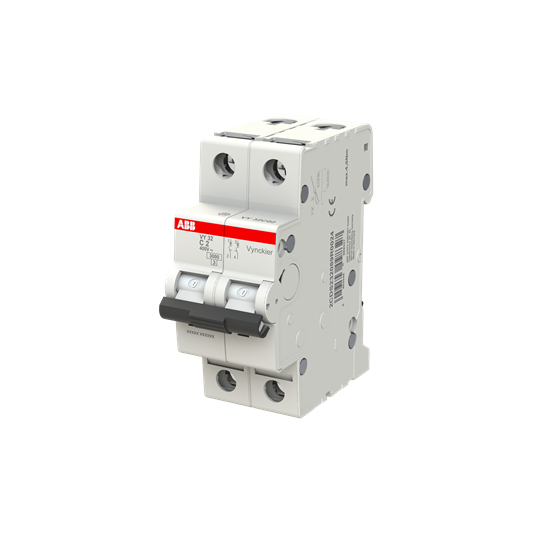

ABB Vynckier automaat 2-polig 2A C-curve (VY32C02)

De ABB Vynckier automaat VY32C02 is een 2-polige installatieautomaat met een nominale stroom van 2 A en C-curve uitschakelkarakteristiek. Deze automaat is geschikt voor installatie op DIN-rail en biedt betrouwbare beveiliging van eindgroepen tegen zowel overstroom als kortsluiting in residentiële en lichte utiliteitsinstallaties. Met een uitschakelvermogen van 3 kA bij 400 V AC is deze automaat ideaal voor standaard verdeelkasten en onderverdelers.

Gebruik en voordelen

Dankzij de C-curve is deze ABB Vynckier automaat zeer geschikt voor algemene eindgroepen met licht inductieve belastingen, zoals verlichting, stopcontacten en kleinere motorische belastingen. De 2-polige uitvoering schakelt beide geleiders af, wat extra veiligheid biedt in 1-fase installaties.

De automaat is voorzien van een duidelijke rood/groen schakelstand-indicatie en is compatibel met diverse toebehoren (hulpkontakten, onderspanningsspoelen, uitschakelspoelen), waardoor hij eenvoudig integreerbaar is in moderne verdeelsystemen. De compacte bouwvorm (2 modules) maakt efficiënte benutting van de beschikbare railruimte mogelijk.

Kenmerken

• 2-polige ABB Vynckier automaat voor DIN-rail montage
• Nominale stroom 2 A met C-curve (geschikt voor licht inductieve belastingen)
• Uitschakelvermogen 3 kA bij 400 V AC voor standaard residentiële en kleine utiliteitsinstallaties
• Duidelijke rood/groen standindicatie op de hendel
• Compacte behuizing: slechts 2 modulen breed
• Biconnect-klemtechniek voor vaste en soepele geleiders met of zonder adereindhuls
• Compatibel met hulpcontacten, onderspannings- en uitschakelspoelen (S2C-serie)
• Behuizing in RAL 7035, passend bij gangbare verdeelkasten en railmaterialen

Technische specificaties

• Merk: ABB Vynckier
• Type: VY32C02
• Productserie: VY30-reeks installatieautomaten
• Aantal polen: 2P
• Aantal beveiligde polen: 2
• Nominale stroom (In): 2 A
• Uitschakelkarakteristiek: C-curve
• Nominale bedrijfsspanning: 230/400 V AC, 50/60 Hz
• Max. bedrijfs­spanning: 440 V AC
• Nominale isolatiespanning (Ui): 440 V
• Nominale impulsspanningsweerstand (Uimp): 4 kV
• Nominaal kortsluitvermogen: 3 kA bij 400 V AC (IEC/EN 60898-1)
• Energiebegrenzingsklasse: 3
• Aansluitcapaciteit: 0,75–35 mm² (massief/soepele geleiders)
• Schroefklemmen met aanhaalmoment: ca. 2 Nm
• Behuizingsbreedte: 35 mm (2 modulen)
• Afmetingen (h × d): ca. 88 × 69 mm
• Beschermingsgraad: IP20 (in kast met afdekking tot IP40)
• Omgevingstemperatuur: bedrijfs­temperatuur ca. –25 °C tot +55 °C
• Montage: DIN-rail, willekeurige montagepositie
• Norm: IEC/EN 60898-1
• ETIM-classificatie: EC000042 – installatieautomaat (MCB)

Toepassingen

• Beveiliging van eindgroepen in woonhuizen, appartementen en kleine utiliteit
• Beveiliging van lichtgroepen, wandcontactdozen en lichte industriële verbruikers
• Renovatie en uitbreiding van bestaande ABB / Vynckier verdeelinrichtingen
• Toepassingen waar compacte afmetingen en een betrouwbare C-curve automaat gewenst zijn
