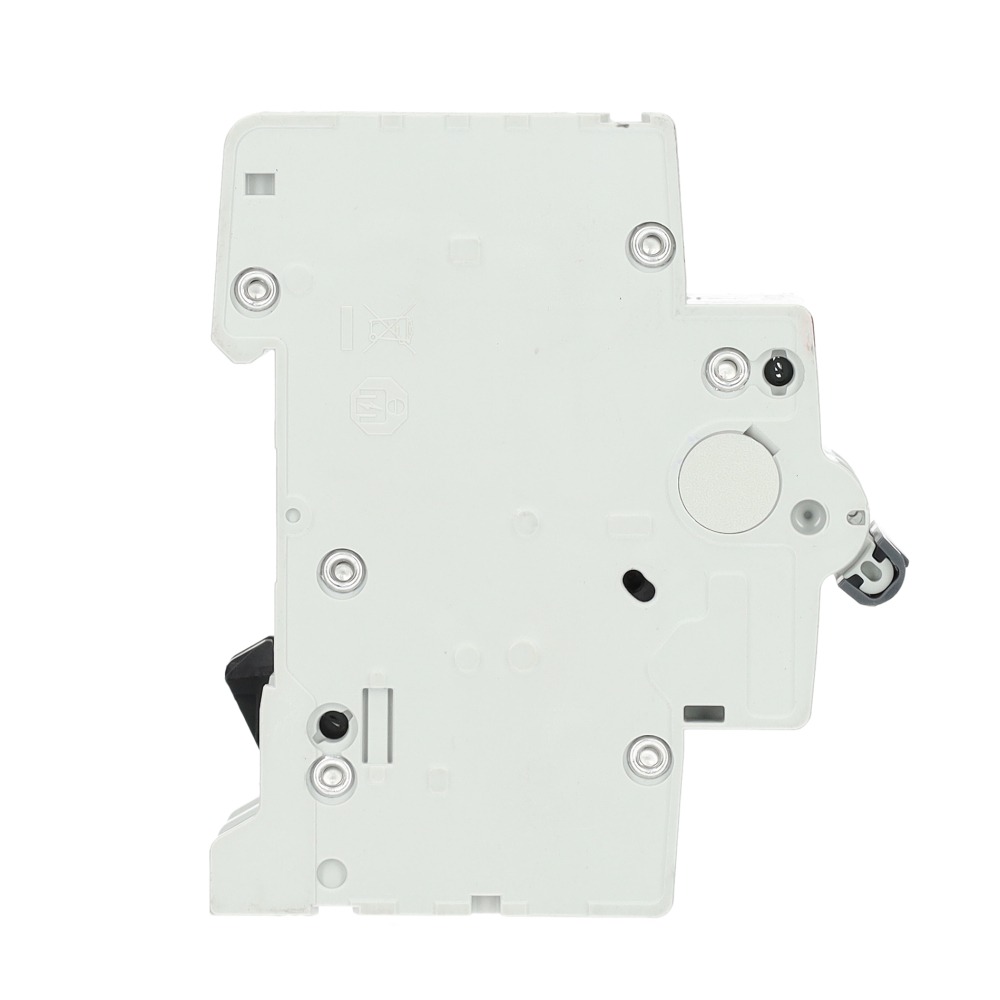

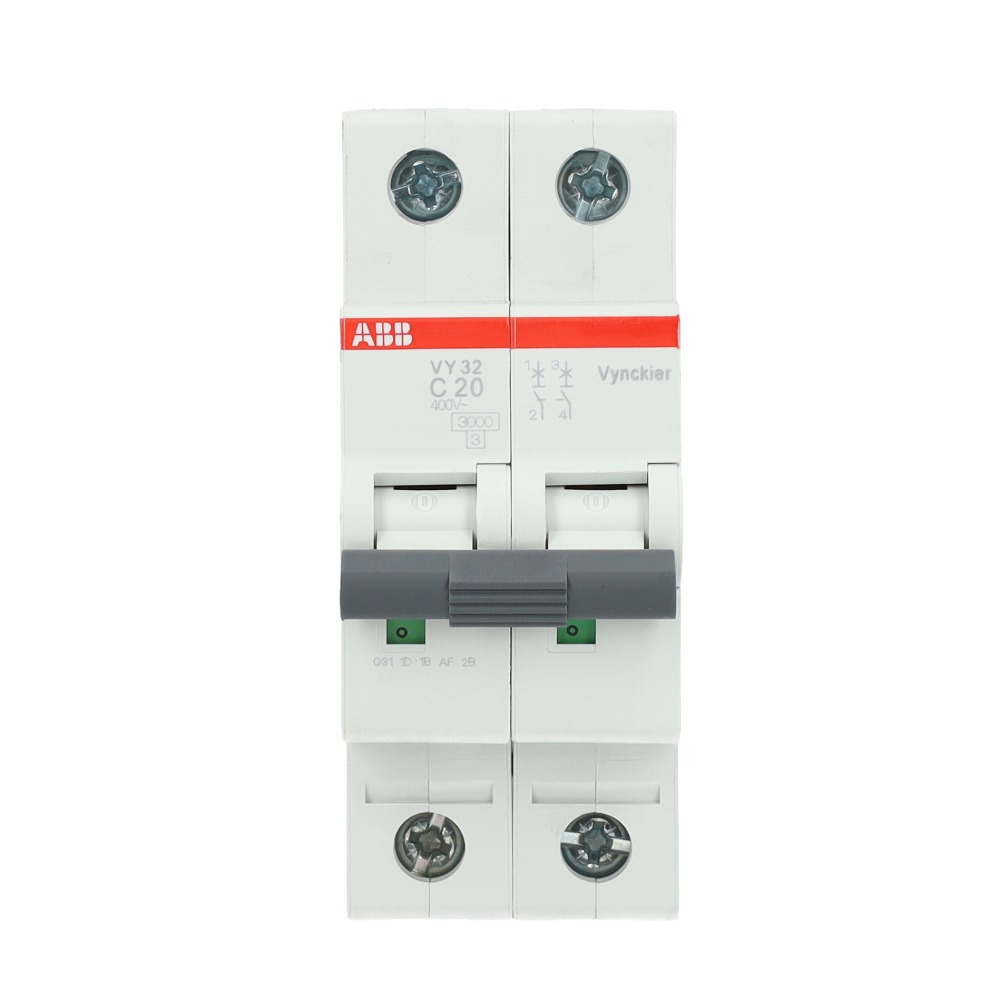

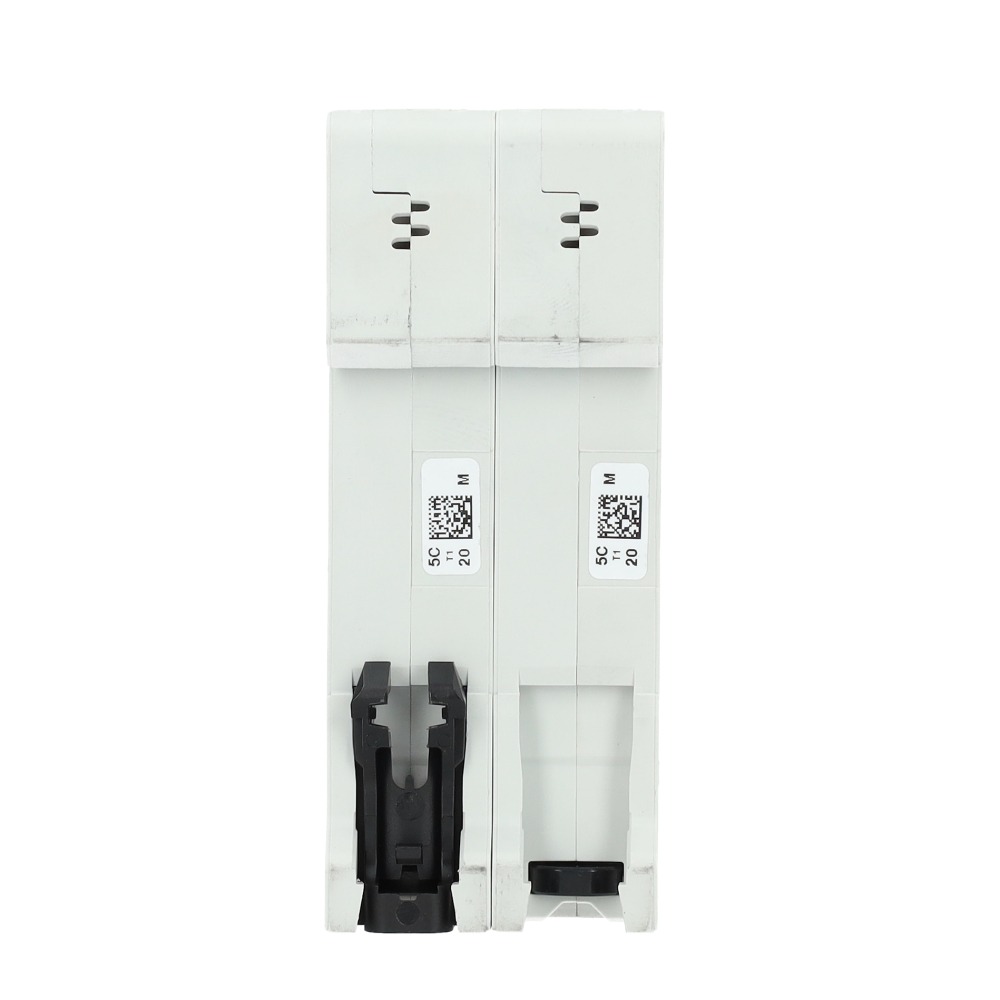

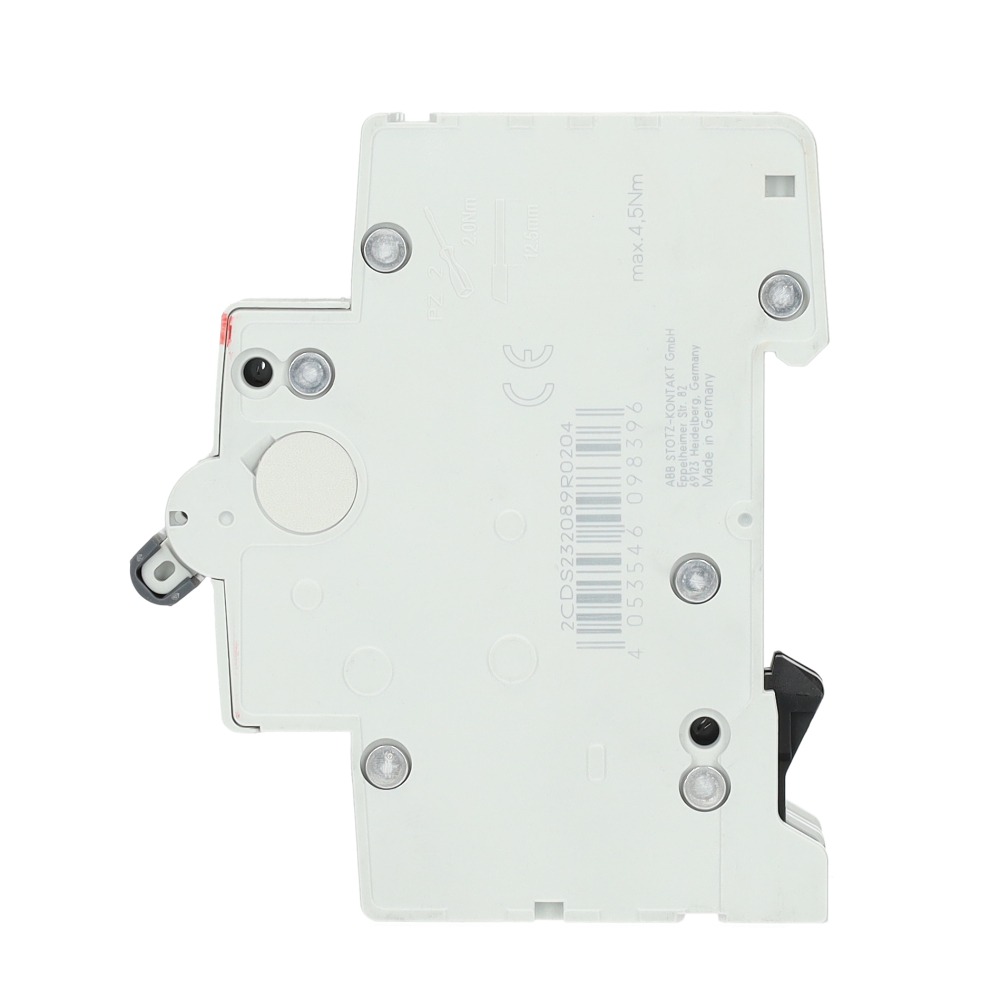

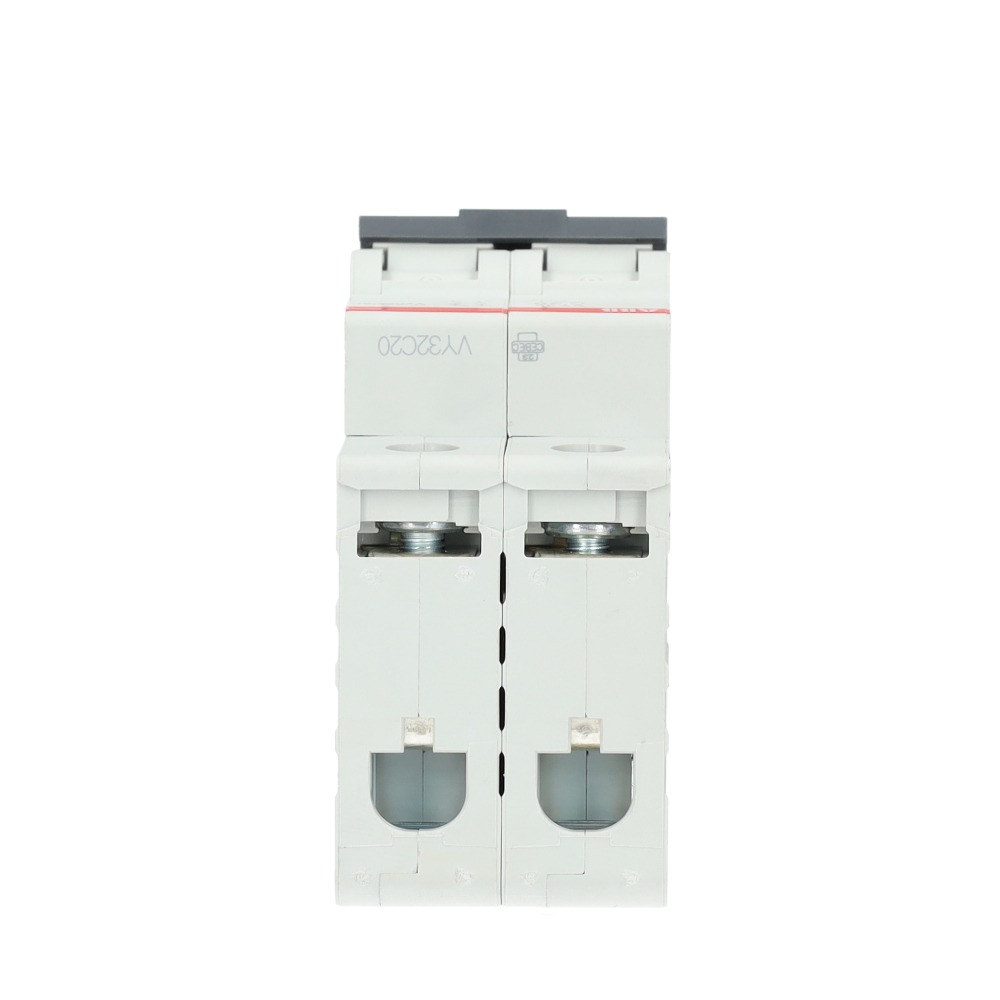

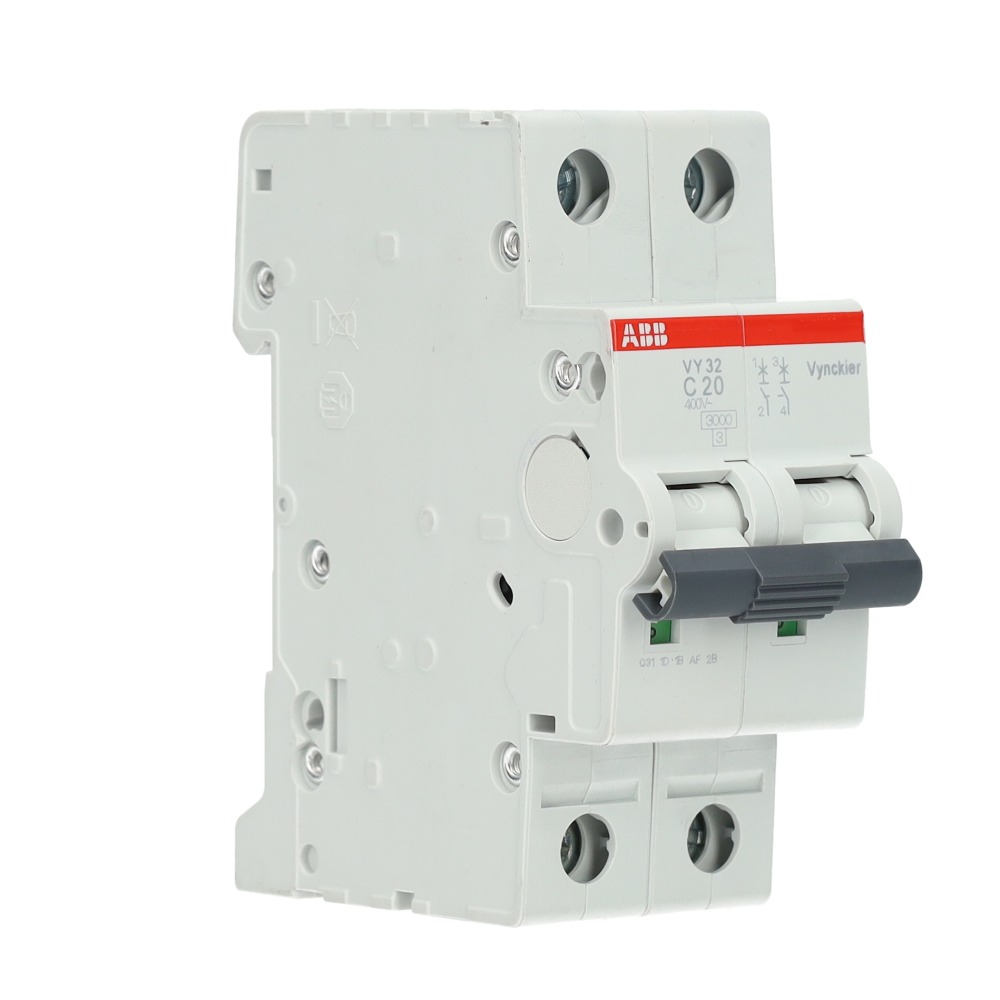

ABB Vynckier automaat 2-polig 20A C-curve (VY32C20)

De ABB Vynckier automaat 2-polig 20A C-curve (type VY32C20) is een compacte en betrouwbare installatieautomaat uit de ABB VY30-serie, ontworpen voor het beschermen van tweefasige eindgroepen tegen overbelasting en kortsluiting. Dankzij de C-karakteristiek is deze automaat uitstekend geschikt voor licht inductieve belastingen, zoals motoren, pompen, transformatoren, HVAC-componenten, verlichting en besturingscircuits. De automaat heeft een nominale stroom van 20 A en een kortsluitvastheid van 3 kA bij 400 V AC, wat hem breed inzetbaar maakt in woningbouw, utiliteit en lichte industrie.

Gebruik en voordelen

De VY32C20 is ontworpen voor eenvoudige installatie op een DIN-rail en neemt slechts 2 modulen in beslag. De duidelijke rood/groene schakelstandindicatie toont altijd direct of de automaat ingeschakeld (ON) of uitgeschakeld (OFF) staat, wat zorgt voor meer veiligheid en overzicht bij installatie en onderhoud.

Dankzij de C-curve kan deze automaat kortstondige inschakelstromen opvangen zonder ongewenst af te schakelen, wat ideaal is voor apparatuur met spoelen of motoren. De failsafe biconnect-schroefklemmen ondersteunen zowel massieve als soepele geleiders tot 35 mm², wat zorgt voor een veilige en duurzame verbinding in uiteenlopende installaties.

Kenmerken

• 2-polige installatieautomaat voor tweefasige eindgroepen
• C-karakteristiek — geschikt voor licht inductieve belastingen en verhoogde inschakelstromen
• Nominale stroom 20 A, geschikt voor middelzware vermogenskringen
• Nominale spanning tot 400 V AC volgens IEC 60898-1
• Schakelvermogen 3 kA bij 400 V AC
• Compact ontwerp: 2 modulen breed (35 mm)
• Duidelijke ON/OFF-statusindicatie (rood/groen)
• Biconnect-schroefklemmen voor massieve en soepele geleiders
• Geschikt voor montage in elke positie op DIN-rail
• Behuizing in RAL 7035, isolatiegroep II

Technische specificaties

• Merk: ABB Vynckier
• Serie: VY30
• Type: VY32C20
• Aantal polen: 2P
• Nominale stroom (In): 20 A
• Trippkarakteristiek: C
• Nominale bedrijfs-/lijnspanning: 400 V AC (IEC 60898-1)
• Nominale isolatiespanning (Ui): 440 V
• Nominale impulspanning (Uimp): 4 kV (5 kV @ 2000 m, 6,2 kV op zeeniveau)
• Nominaal kortsluitvermogen: 3 kA bij 400 V AC
• Frequentie: 50 / 60 Hz
• Overvoltagecategorie: III
• Energiebeperking: klasse 3
• Aansluitdoorsnede geleiders: 0,75 – 35 mm² (massief en soepel)
• Aansluittype: schroefklemmen, failsafe biconnect
• Aanhaalmoment: 2 Nm
• Draadstriplengte: ca. 12,5 mm
• Beschermingsgraad: IP20 (IP40 in gesloten kast/front)
• Omgevingstemperatuur bedrijf: −25 °C … +55 °C
• Omgevingstemperatuur opslag: −40 °C … +70 °C
• Mechanische levensduur: ca. 20.000 schakelingen
• Elektrische levensduur: ca. 20.000 schakelingen (AC)
• Afmetingen (b×h×d): 35 × 88 × 69 mm
• Netto gewicht: 0,25 kg

Toepassingen

• Beveiliging van tweefasige eindgroepen in woning- en utiliteitsbouw
• Geschikt voor motoren, pompen, HVAC-systemen, transformatoren en voedingen
• Toepasbaar in paneelbouw, machinebouw en besturingsinstallaties
• Renovatie en uitbreiding van ABB/Vynckier-installaties
• Ideaal voor circuits waar een compacte automaat met betrouwbare C-curve-beveiliging vereist is
