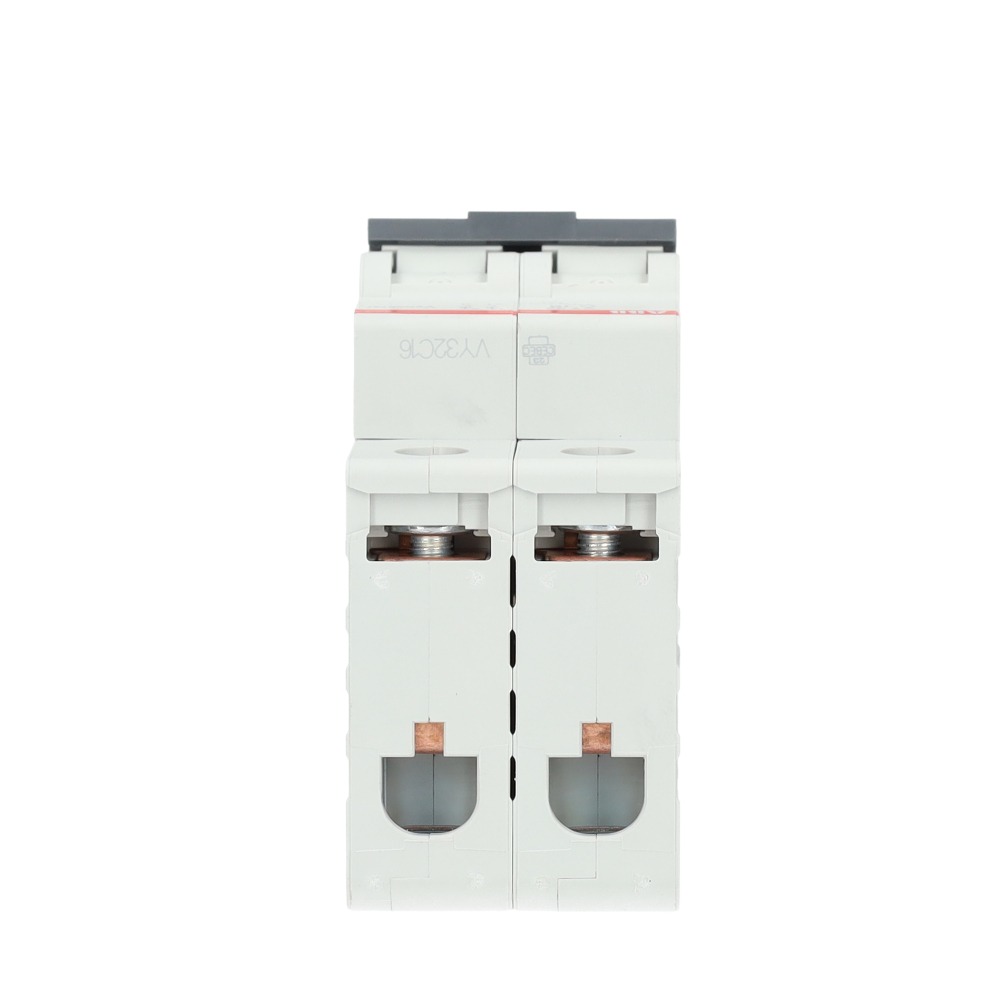

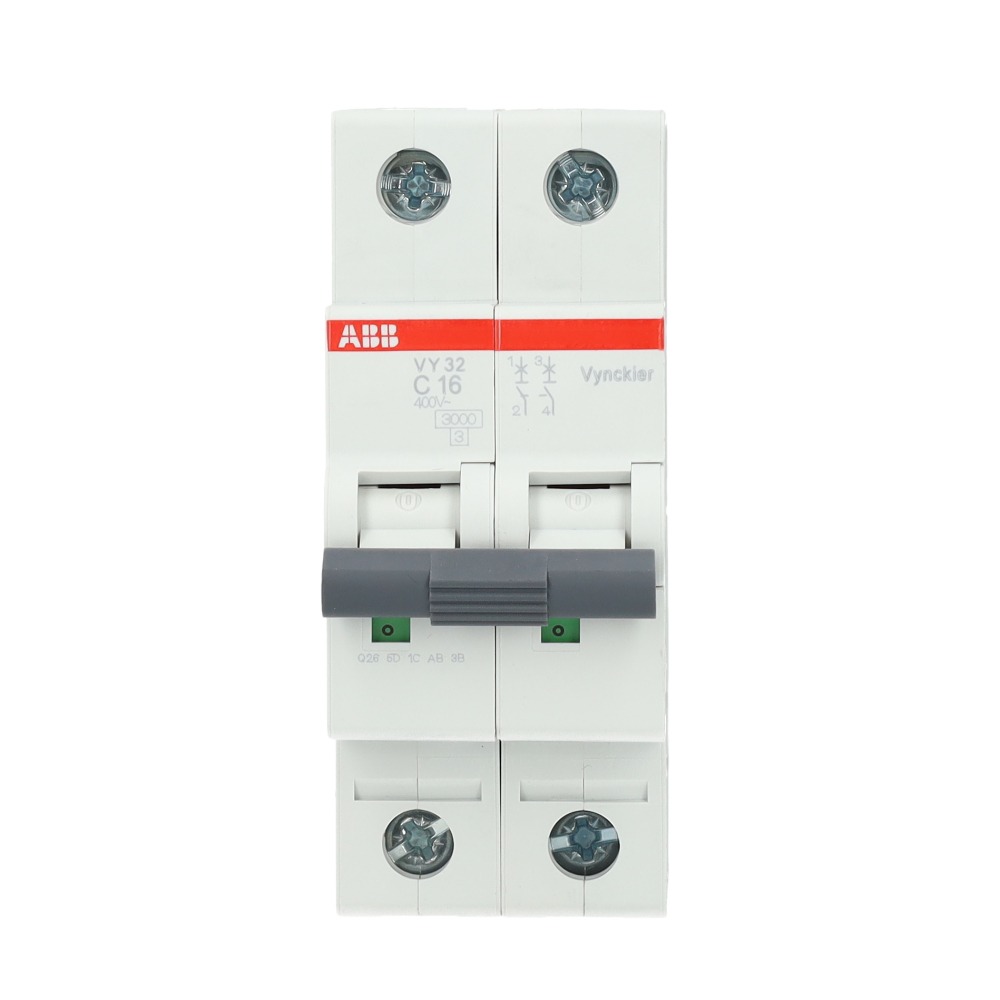

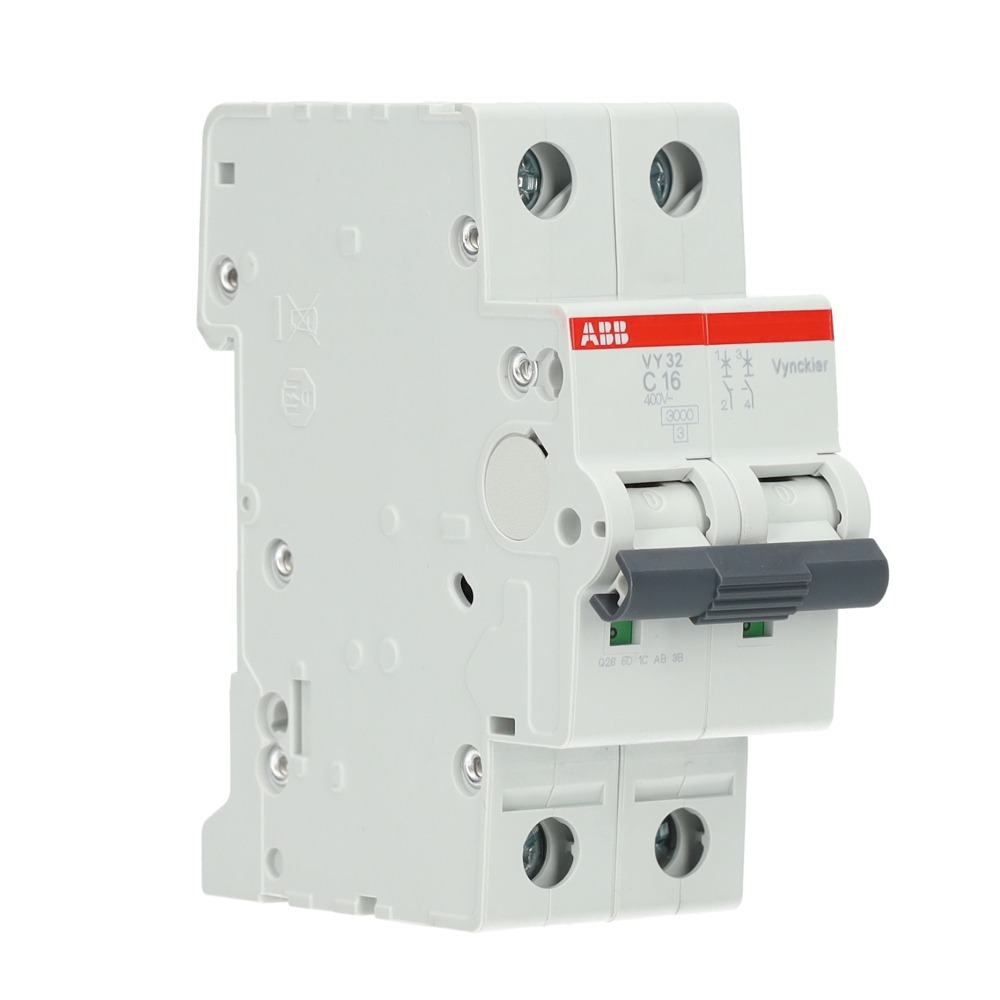

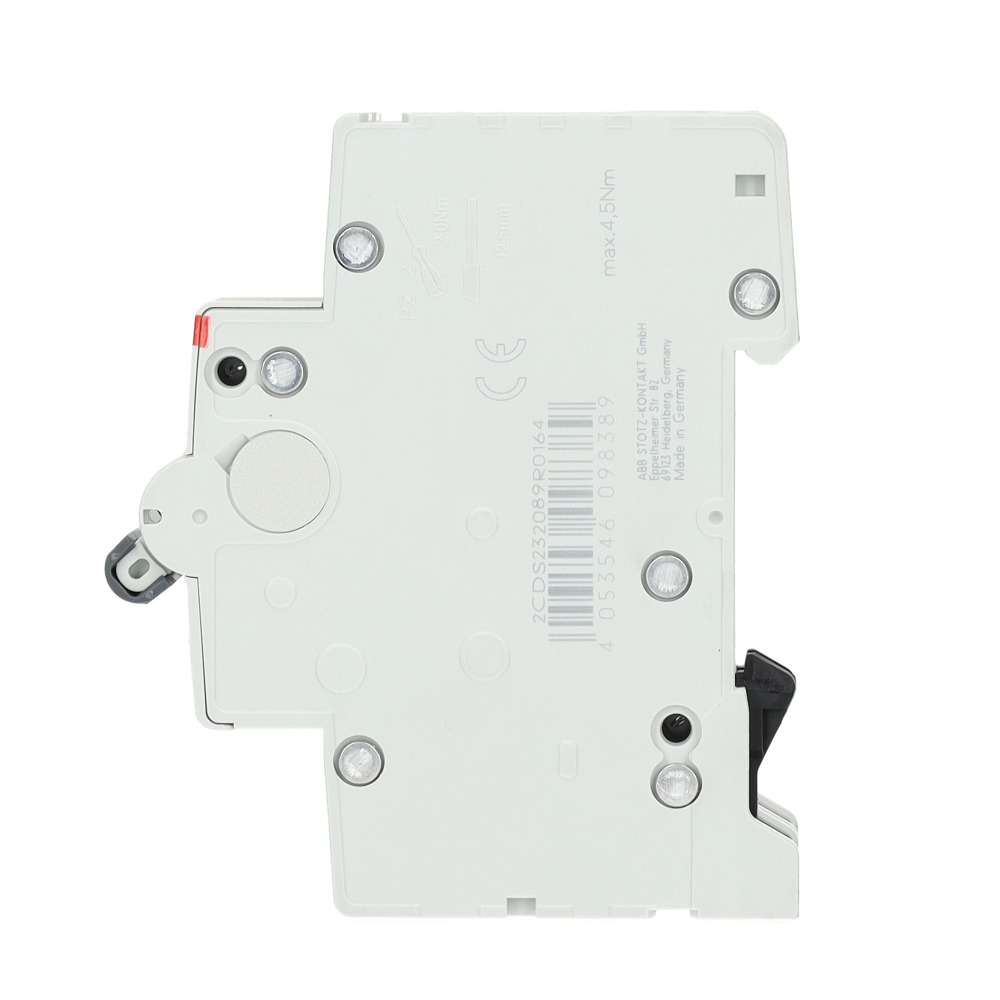

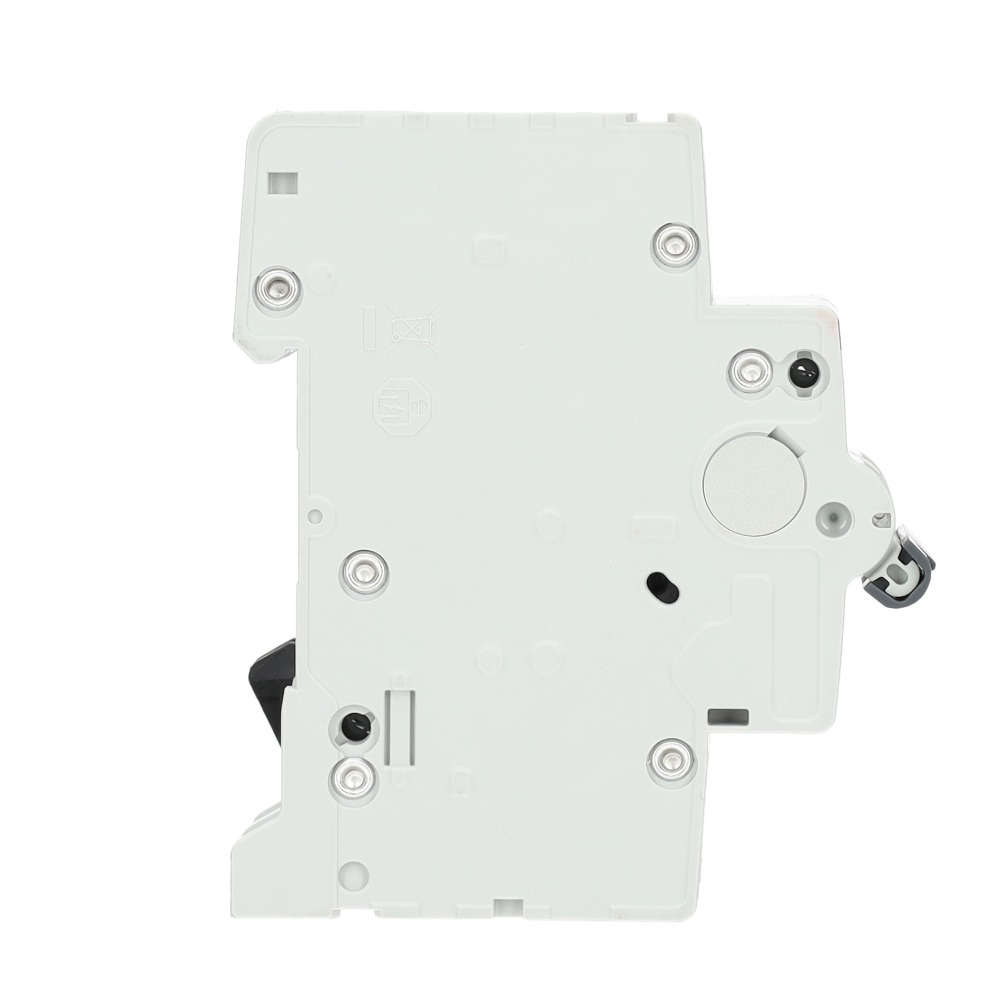

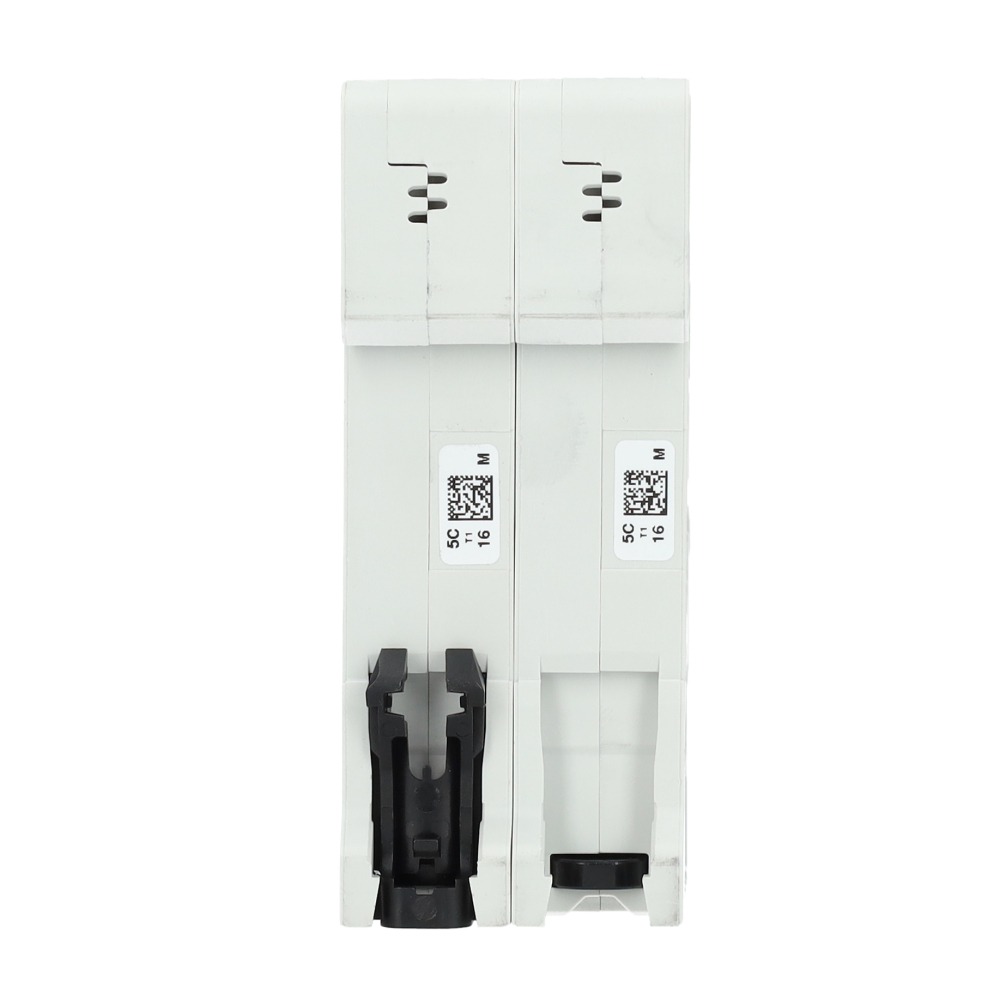

ABB Vynckier automaat 2-polig 16A C-curve (VY32C16)

De ABB Vynckier automaat 2-polig 16A C-curve (type VY32C16) is een compacte installatieautomaat uit de ABB VY30-serie voor het beveiligen van tweefasige eindgroepen tegen overbelasting en kortsluiting. Dankzij de C-karakteristiek is deze automaat geschikt voor licht inductieve belastingen zoals motoren, pompen, transformatoren, voedingen en diverse stuur- en regelcircuits. Met een nominale stroom van 16 A en een kortsluitvastheid van 3 kA bij 400 V AC biedt de VY32C16 betrouwbare bescherming in woningbouw, utiliteit en lichte industriële toepassingen.

Gebruik en voordelen

De VY32C16 is ontworpen voor eenvoudige montage op DIN-rail en neemt slechts 2 modulen in beslag, waardoor hij zeer geschikt is voor compacte verdeelinrichtingen. De rood/groene statusindicatie maakt in één oogopslag duidelijk of de automaat in- of uitgeschakeld staat, wat de veiligheid en het onderhoudsgemak verhoogt.

Dankzij de C-curve wordt een optimale balans geboden tussen beveiliging en tolerantie voor inschakelstromen, waardoor deze automaat geschikt is voor toepassingen waar incidentele stroompieken optreden. De failsafe biconnect-schroefklemmen ondersteunen massieve en soepele geleiders tot 35 mm², wat een flexibele en betrouwbare installatie mogelijk maakt.

Kenmerken

• 2-polige installatieautomaat voor tweefasige eindgroepen
• C-karakteristiek — geschikt voor licht inductieve belastingen en hogere inschakelstromen
• Nominale stroom 16 A, geschikt voor talrijke middenvermogen-toepassingen
• Nominale spanning tot 400 V AC volgens IEC 60898-1
• Schakelvermogen 3 kA bij 400 V AC
• Compact ontwerp: 2 modulen breed (35 mm)
• Duidelijke ON/OFF-statusindicatie (rood/groen)
• Biconnect-schroefklemmen voor massieve en soepele geleiders
• Geschikt voor montage in elke positie op DIN-rail
• Behuizing in RAL 7035, isolatiegroep II

Technische specificaties

• Merk: ABB Vynckier
• Serie: VY30
• Type: VY32C16
• Aantal polen: 2P
• Nominale stroom (In): 16 A
• Trippkarakteristiek: C
• Nominale bedrijfs-/lijnspanning: 400 V AC (IEC 60898-1)
• Nominale isolatiespanning (Ui): 440 V
• Nominale impulspanning (Uimp): 4 kV (5 kV @ 2000 m, 6,2 kV op zeeniveau)
• Nominaal kortsluitvermogen: 3 kA bij 400 V AC
• Frequentie: 50 / 60 Hz
• Overvoltagecategorie: III
• Energiebeperking: klasse 3
• Aansluitdoorsnede geleiders: 0,75 – 35 mm² (massief en soepel)
• Aansluittype: schroefklemmen, failsafe biconnect
• Aanhaalmoment: 2 Nm
• Draadstriplengte: ca. 12,5 mm
• Beschermingsgraad: IP20 (IP40 in gesloten kast/front)
• Omgevingstemperatuur bedrijf: −25 °C … +55 °C
• Omgevingstemperatuur opslag: −40 °C … +70 °C
• Mechanische levensduur: ca. 20.000 schakelingen
• Elektrische levensduur: ca. 20.000 schakelingen (AC)
• Afmetingen (b×h×d): 35 × 88 × 69 mm
• Netto gewicht: 0,25 kg

Toepassingen

• Beveiliging van tweefasige eindgroepen in woning-, utiliteits- en industriële installaties
• Geschikt voor motoren, pompen, verlichting, transformatoren en voedingen
• Toepasbaar in paneelbouw, machinebouw en besturingskasten
• Renovatie en uitbreiding van ABB/Vynckier-installaties
• Ideaal voor circuits waar compacte bouwvorm en betrouwbare C-curve-beveiliging vereist zijn
