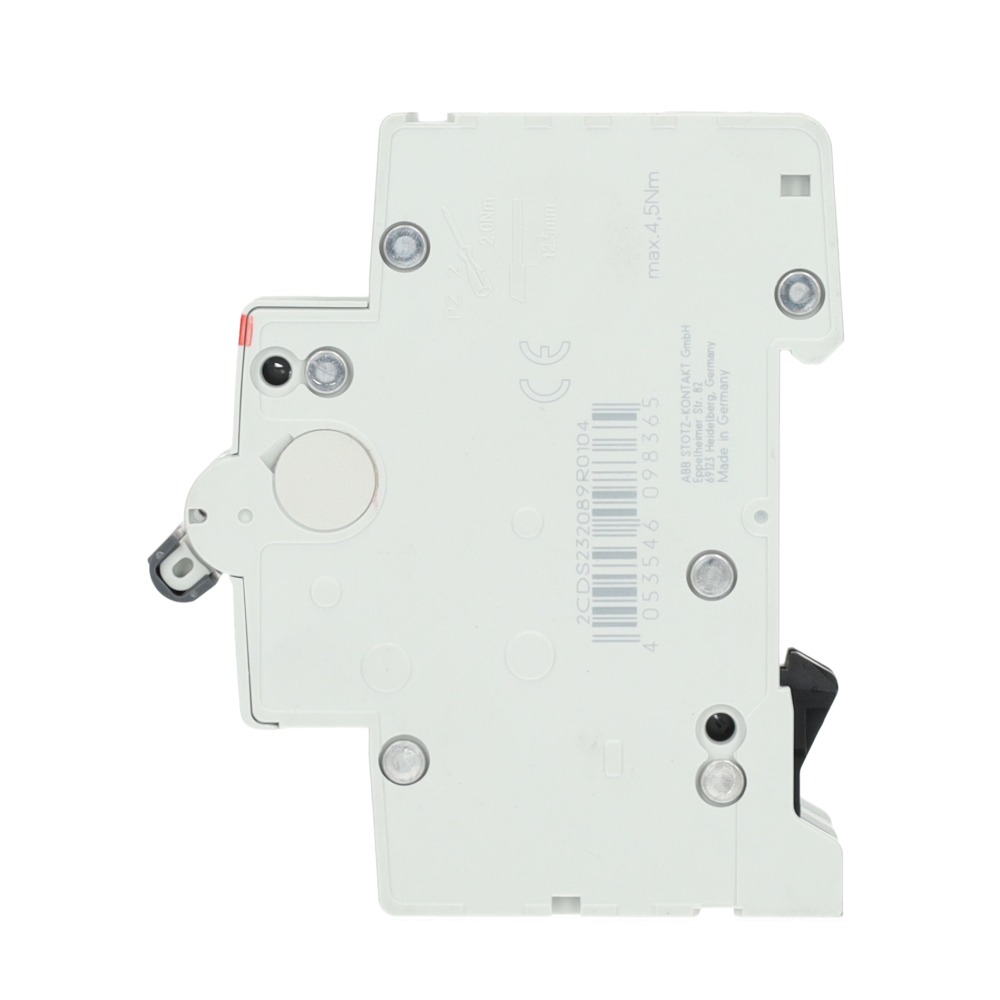

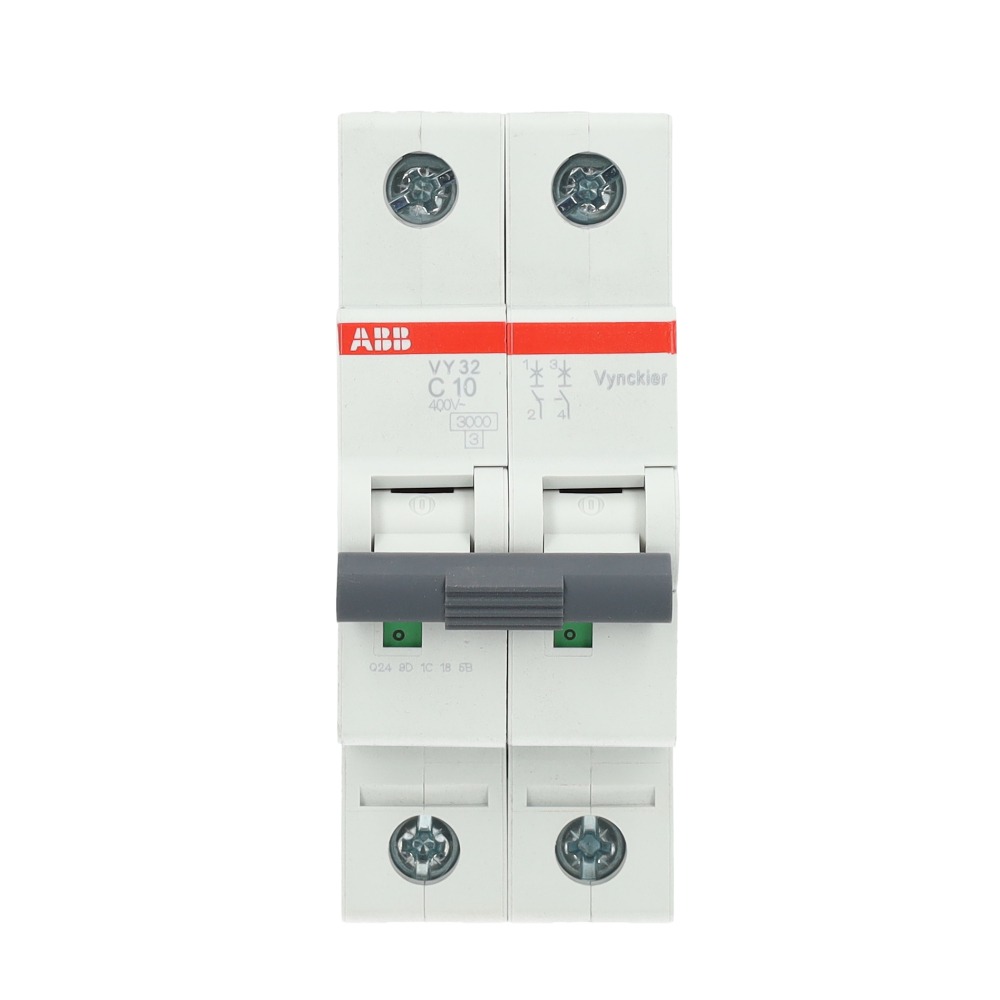

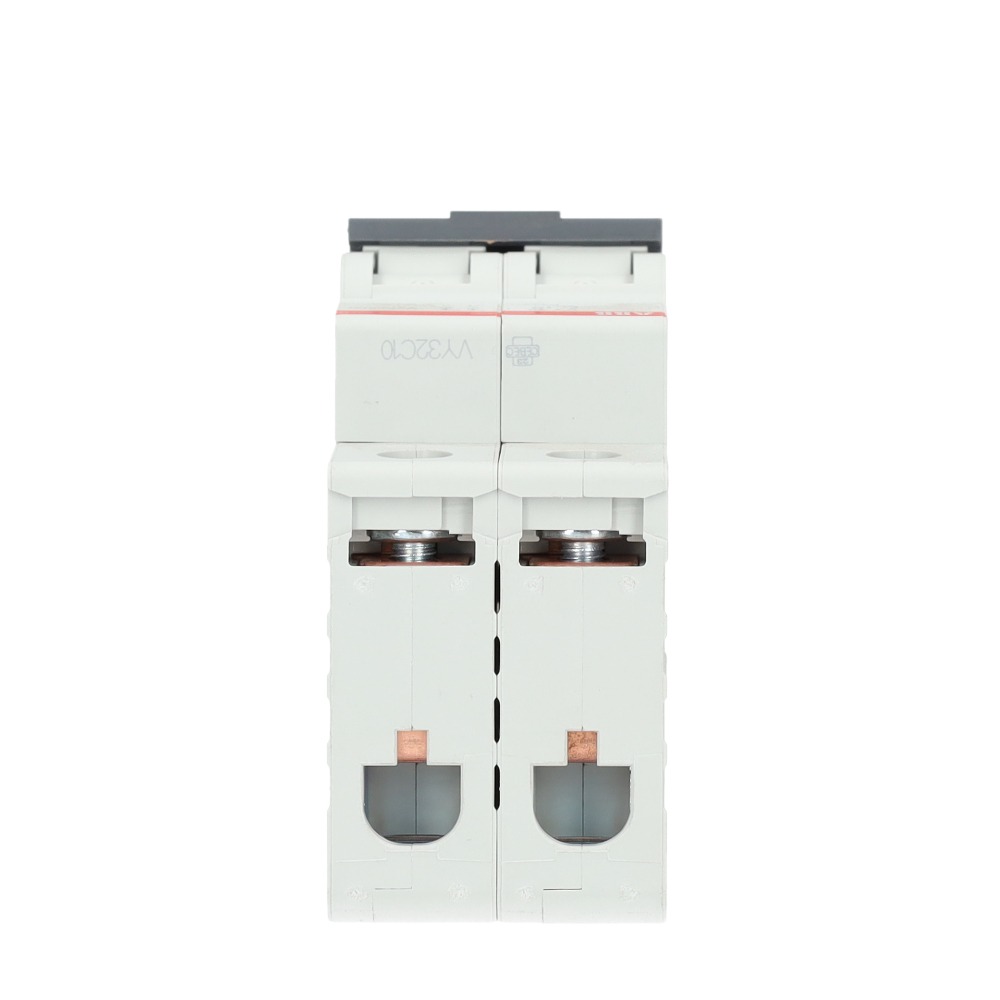

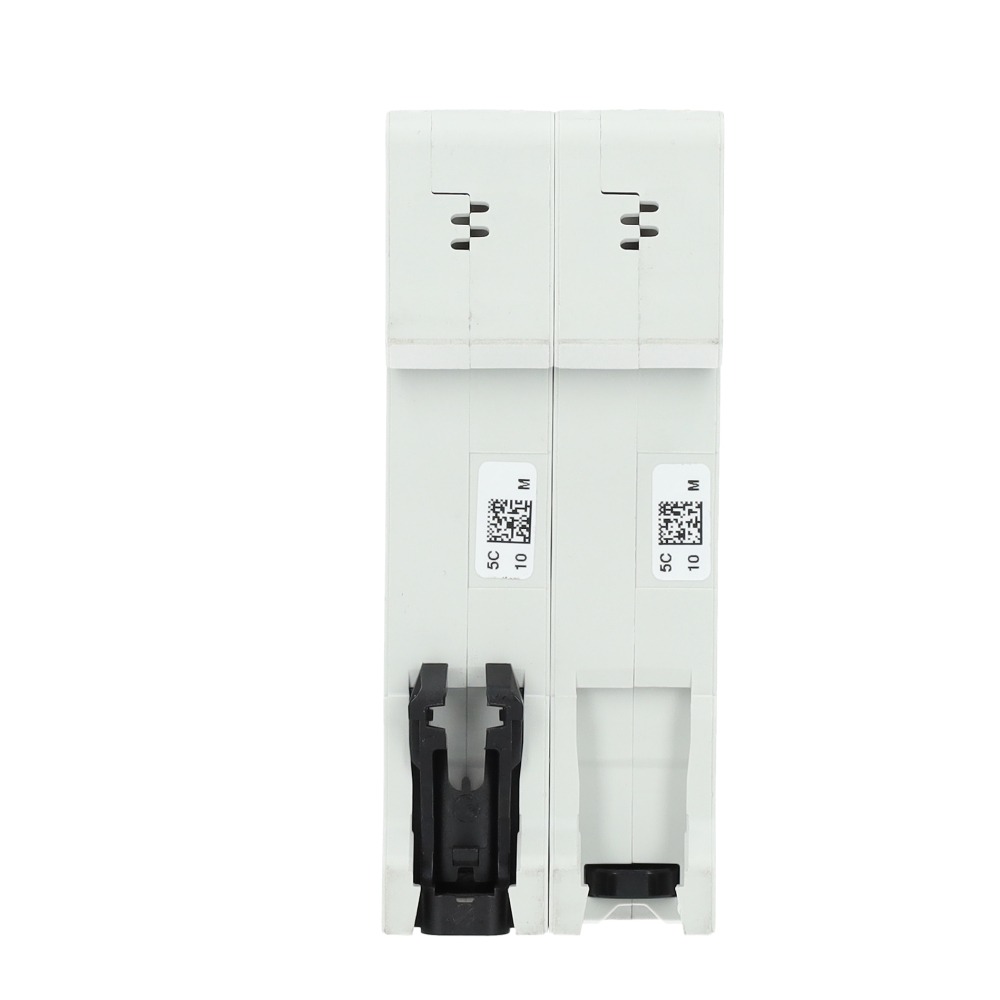

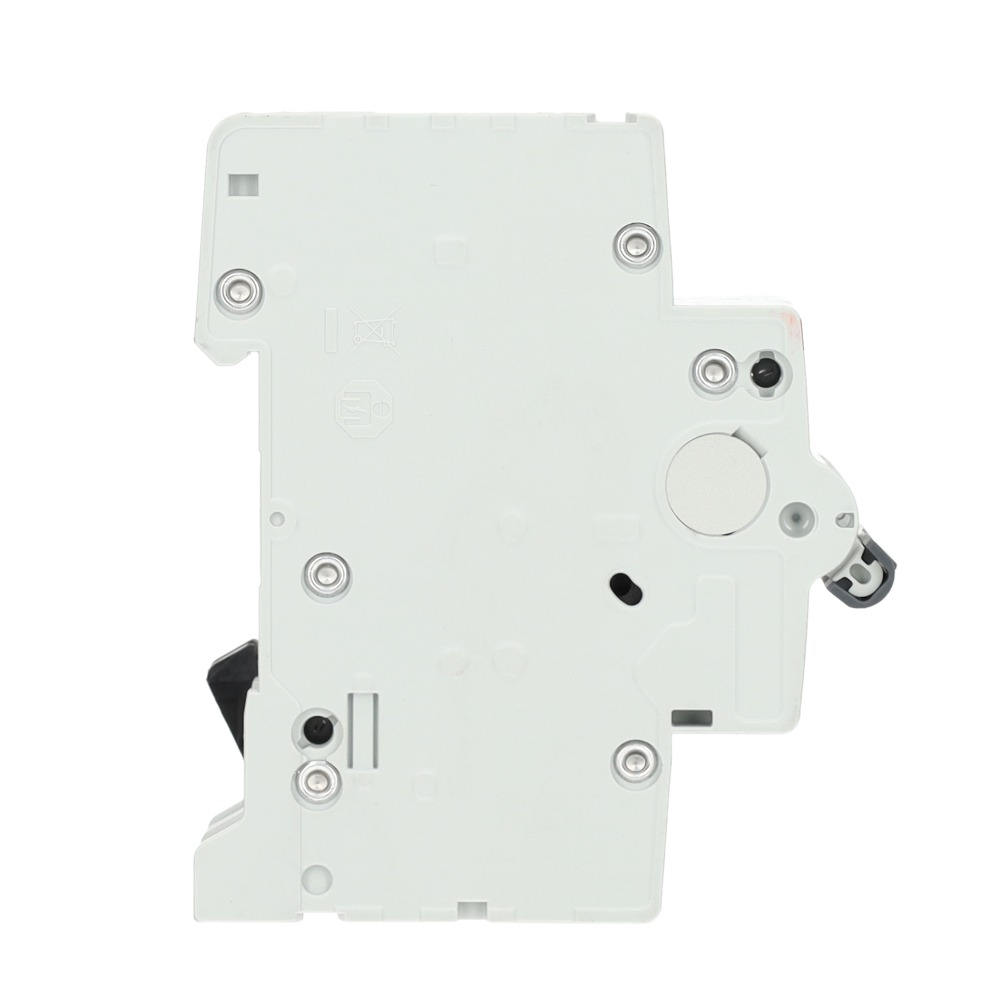

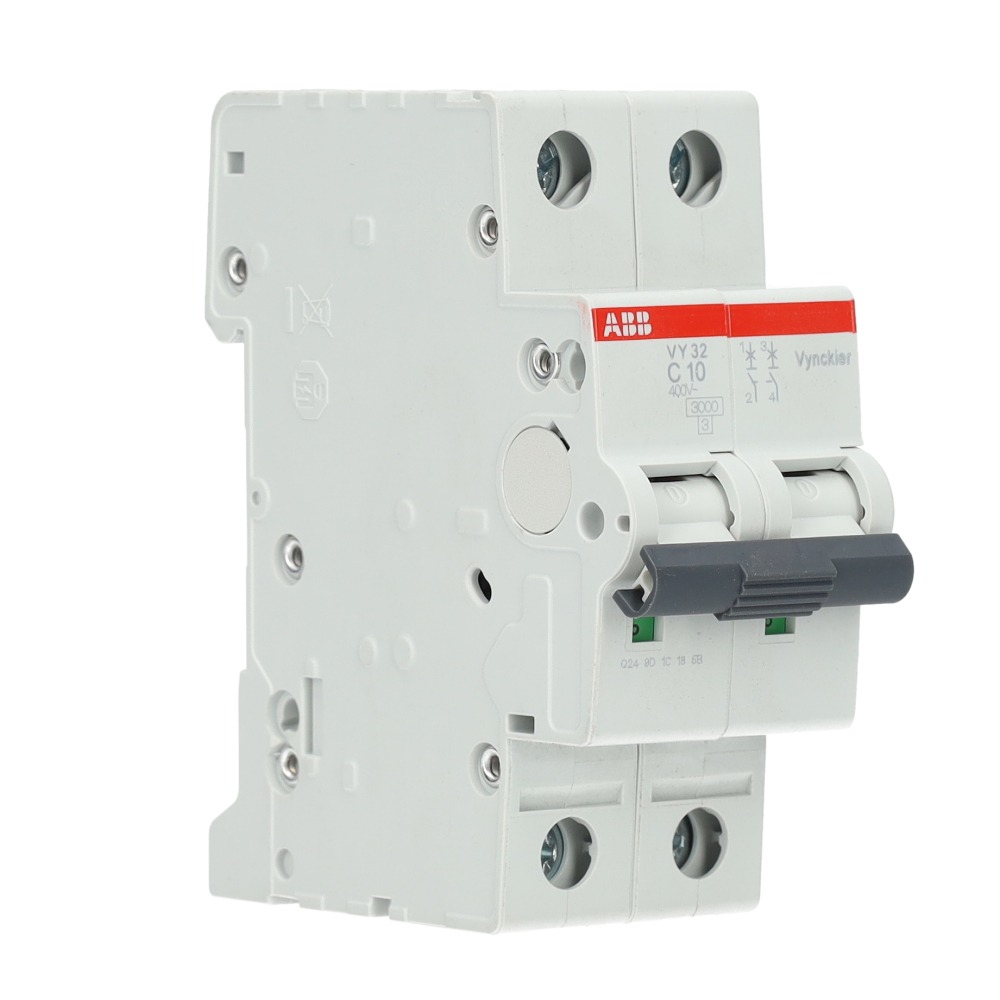

ABB Vynckier automaat 2-polig 10A C-curve (VY32C10)

De ABB Vynckier automaat 2-polig 10A C-curve (type VY32C10) is een betrouwbare installatieautomaat uit de ABB VY30-serie, ontworpen voor het beschermen van tweefasige eindgroepen tegen overbelasting en kortsluiting. Dankzij de C-karakteristiek is deze automaat uitermate geschikt voor licht inductieve belastingen zoals motoren, ventilatoren, transformatoren, voedingen en regelcircuits in woningbouw, utiliteit en lichte industriële toepassingen. De automaat is 2-polig uitgevoerd, heeft een nominale stroom van 10 A en een kortsluitvastheid van 3 kA bij 400 V AC.

Gebruik en voordelen

De VY32C10 is ontworpen voor snelle installatie op DIN-rail en neemt slechts 2 modulen in beslag, waardoor hij ideaal is voor compacte verdeelkasten en besturingspanelen. De duidelijke rood/groene schakelstandindicatie maakt in één oogopslag zichtbaar of de automaat ingeschakeld (ON) of uitgeschakeld (OFF) staat, wat de veiligheid en gebruiksvriendelijkheid verhoogt.

Dankzij de C-curve biedt deze automaat een optimale balans tussen beveiliging en tolerantie voor inschakelstromen, bijvoorbeeld bij motoren of spoelen. De failsafe biconnect-schroefklemmen maken het mogelijk massieve en soepele geleiders tot 35 mm² veilig en betrouwbaar aan te sluiten.

Kenmerken

• 2-polige installatieautomaat voor tweefasige eindgroepen
• C-karakteristiek — geschikt voor licht inductieve belastingen en hogere aanloopstromen
• Nominale stroom 10 A, ideaal voor diverse stuur- en vermogenscircuits
• Nominale spanning tot 400 V AC volgens IEC 60898-1
• Schakelvermogen 3 kA bij 400 V AC
• Compact ontwerp: 2 modulen breed (35 mm)
• ON/OFF-statusindicatie: rood = ON, groen = OFF
• Biconnect-schroefklemmen voor massieve en soepele geleiders
• Geschikt voor montage in elke positie op DIN-rail
• Behuizing in RAL 7035, isolatiegroep II

Technische specificaties

• Merk: ABB Vynckier
• Serie: VY30
• Type: VY32C10
• Aantal polen: 2P
• Nominale stroom (In): 10 A
• Trippkarakteristiek: C
• Nominale bedrijfs-/lijnspanning: 400 V AC (IEC 60898-1)
• Nominale isolatiespanning (Ui): 440 V
• Nominale impulspanning (Uimp): 4 kV (5 kV @ 2000 m, 6,2 kV op zeeniveau)
• Nominaal kortsluitvermogen: 3 kA bij 400 V AC
• Frequentie: 50 / 60 Hz
• Overvoltagecategorie: III
• Energiebeperking: klasse 3
• Aansluitdoorsnede geleiders: 0,75 – 35 mm² (massief en soepel)
• Aansluittype: schroefklemmen, failsafe biconnect
• Aanhaalmoment klemmen: 2 Nm
• Draadstriplengte: ca. 12,5 mm
• Beschermingsgraad: IP20 (IP40 in gesloten kast/front)
• Omgevingstemperatuur bedrijf: −25 °C … +55 °C
• Omgevingstemperatuur opslag: −40 °C … +70 °C
• Mechanische levensduur: ca. 20.000 schakelingen
• Elektrische levensduur: ca. 20.000 schakelingen (AC)
• Afmetingen (b×h×d): 35 × 88 × 69 mm
• Netto gewicht: 0,25 kg

Toepassingen

• Beveiliging van 2-polige eindgroepen in woningbouw, utiliteit en besturingspanelen
• Ideaal voor verlichting, kleine motoren, spoelen, transformatoren en voedingen
• Geschikt voor paneelbouw en machinebouw
• Renovatie en uitbreiding van ABB/Vynckier-installaties
• De perfecte keuze voor compacte installaties met lichte tot middelzware belastingen
