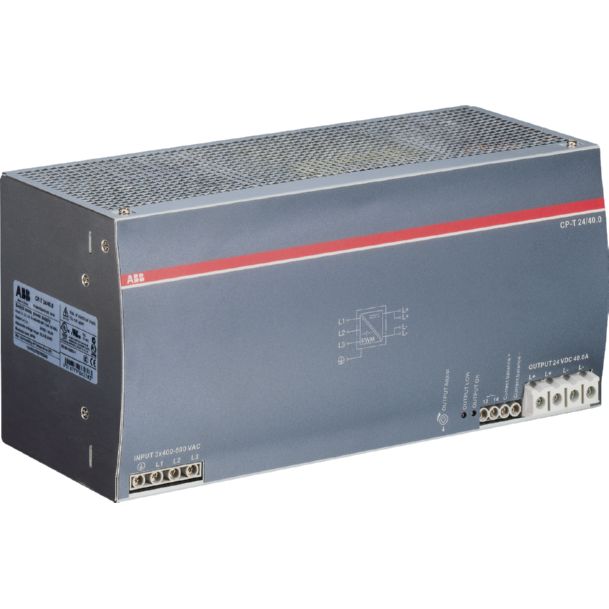

ABB Componenten DIN-rail voeding 24VDC 40A (CP-T 24/40.0)
ABB Componenten DIN-rail voeding 24VDC 40A (CP-T 24/40.0)
Artikelnr:
401104917
EAN:
4016779662383
Fabrikantnr:
1SVR427057R0000
Merk:
ABB Componenten
Productgroep:
Gelijkstroomvoedingseenheid
358,34
433,59
Incl. BTW
Excl. BTW:
Excl. BTW:
358,34
433,59
Incl. BTW
Levertijd 3 werkdagen
- 90 dagen retourtermijn
- Specialist in elektrisch installatiemateriaal
- Gratis verzending vanaf €100,-*
Productomschrijving
De ABB CP-T 24/40.0 is een krachtige driefasige schakelende gelijkstroomvoeding die een nominale uitgangsspanning van 24 V DC levert met een nominale uitgangsstroom van 40 A (960 W).
De voeding accepteert een ingangsspanning van 3×400–500 V AC en 480–820 V DC, waarmee hij bijzonder geschikt is voor industriële toepassingen met driefasige voeding.
Deze voeding is ontworpen voor montage op een standaard TH-35 rail (DIN-rail) of equivalent volgens IEC 60715, en is bedoeld voor gebruik binnen schakelkasten met voldoende ventilatie.
Kenmerken:
- Hoog uitgangsvermogen (24 V DC/40 A → 960 W) — geschikt voor zwaardere belasting in besturings- en automatiseringsinstallaties.
- Driefasige ingang (3×400-500 V AC of 480-820 V DC) — ideaal voor industriële netten met driefasige voeding.
- Geluidsarme, stabiele uitgangsspanning, met “hiccup-mode” bescherming en kortsluitvastheid — verhoogt betrouwbaarheid.
- Behuizing met beschermingsgraad IP20 — geschikt voor montage in schakelbord-omgeving.
- Montageafstand en ventilatieruimte gespecificeerd (minimaal 25 mm vrij rondom andere modules) — belangrijk voor veiligheid en warmteafvoer.
Technische specificaties:
- Nominale uitgangsspanning: 24 V DC.
- Nominale uitgangsstroom: 40 A.
- Uitgangsvermogen: ≈ 960 W.
- Ingangsspanning: AC 3×400-500 V (50 Hz) of DC 480-820 V.
- Beschermingsgraad: IP20 voor behuizing en aansluitklemmen.
- Montage: DIN-rail TH35-15 / TH35-7.5 (IEC 60715) — railmontage binnen kast.
- Afmetingen: Breedte 276 mm × Hoogte 131 mm × Diepte 121 mm. Gewicht ≈ 3,275 kg.
- ETIM-classificatie: EC002540 — DC-voedingseenheid.
Toepassingen:
- Industriële schakelkasten of besturingspanelen waar 24 V DC voeding met hoge stroom nodig is.
- Machinebouw of automatisering waarin driefasige ingang beschikbaar is en compacte, krachtige voeding gewenst is.
- Installaties met meerdere sensoren, actoren of besturingscomponenten die in één voedingseenheid gevoed moeten worden.
Productspecificaties
| Artikelnummer | 401104917 |
|---|---|
| Fabrikantnummer | 1SVR427057R0000 |
| EAN code | 4016779662383 |
| Merk | ABB Componenten |
| Productgroep | Gelijkstroomvoedingseenheid |
| Serie/Programma | CP |
| Artikelnummer oud | 2850087230 |
| 1e Secundaire spanning (V/V) | 24/24 |
| Nominale waarde uitgangsspanning 1 (V) | 24 |
| Nominale waarde uitgangsstroom 1 (A) | 40 |
| Gestabiliseerd | Ja |
| Geschikt voor railmontage | Ja |
| Spanningstype voedingsspanning | AC/DC |
| 2e Secundaire spanning (V) | 0/0 |
| 3e Secundaire spanning (V) | 0/0 |
| Max. uitgangsstroom 1 (A) | 40 |
| Max. uitgangsstroom 2 (A) | 0 |
| Max. uitgangsstroom 3 (A) | 0 |
| Secundaire spanning instelbaar | Nee |
| Nom. uitgangsspanning 2 (V) | 0 |
| Nom. uitgangsspanning 3 (V) | 0 |
| Nom. uitgangsstroom 2 (A) | 0 |
| Nom. uitgangsstroom 3 (A) | 0 |
| Kortsluitvast | Ja |
| Nom. voedingsspanning bij AC 50 Hz (V) | 340/575 |
| Nom. voedingsspanning bij AC 60 Hz (V) | 340/575 |
| Nom. voedingsspanning bij DC (V) | 480/820 |
| Uitgangsspanning geregeld | Ja |
| Opgenomen vermogen (VA) | 1058 |
| Vermogensafgifte (W) | 960 |
| Uitvoering elektrische aansluiting | Schroefaansluiting |
| Wandmontage mogelijk | Nee |
| Modulaire uitvoering (voor railmontage) | Nee |
| Inbouwbreedte (mm) | 276 |
| Inbouwhoogte (mm) | 131 |
| Directe montage mogelijk | Nee |
| Breedte (mm) | 276 |
| Hoogte (mm) | 131 |
| Diepte (mm) | 121 |
| Geschikt voor veiligheidsfunctie | Nee |
| SIL conform IEC 61508 | Geen |
| Performance Level volgens EN ISO 13849-1 | Geen |
| Beschermingsgraad (IP) | IP20 |
| Beschermingsgraad (NEMA) | 1 |
| Geschikt voor wandmontage | Nee |
