ABB Componenten DIN-rail voeding 240VDC 10A (CP-C.1 24/20.0)
ABB Componenten DIN-rail voeding 240VDC 10A (CP-C.1 24/20.0)
Artikelnr:
401150984
EAN:
4013614503832
Fabrikantnr:
1SVR360763R1001
Merk:
ABB Componenten
Productgroep:
Gelijkstroomvoedingseenheid
315,00
381,15
Incl. BTW
Excl. BTW:
Excl. BTW:
315,00
381,15
Incl. BTW
Levertijd 3 werkdagen
- 90 dagen retourtermijn
- Specialist in elektrisch installatiemateriaal
- Gratis verzending vanaf €100,-*
Productomschrijving

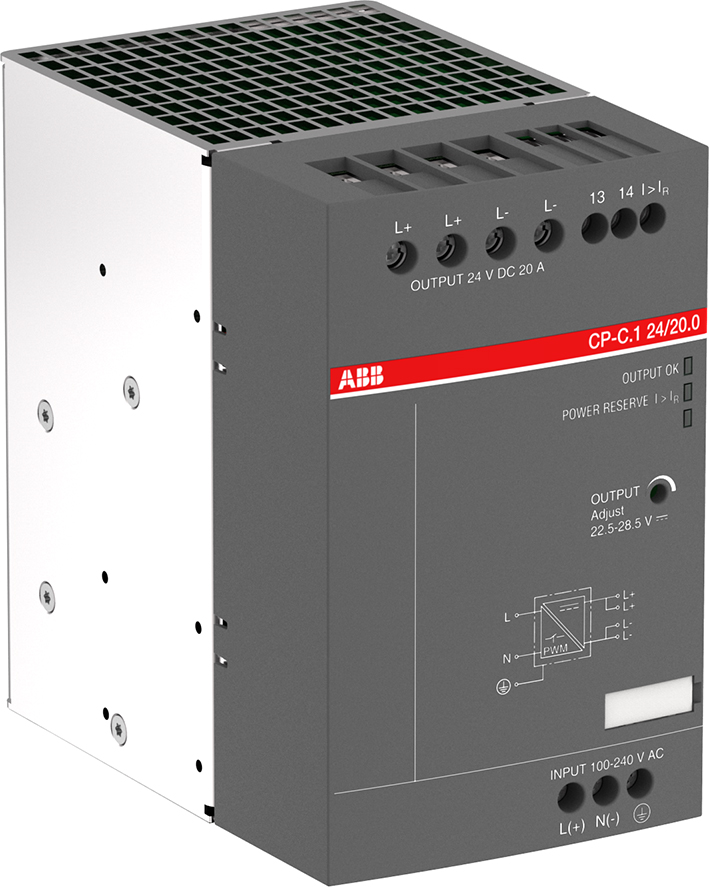

De ABB CP-C.1 24/20.0 is een krachtige schakelende gelijkstroomvoedingseenheid die een stabiele uitgangsspanning van 24 V DC levert met een nominale uitgangsstroom van 20 A (480 W).
Door het brede ingangsspanningsbereik van 85-264 V AC en 90-300 V DC is deze voeding geschikt voor vele industriële toepassingen.
In de praktijk wordt deze voeding ingezet in schakelkasten en besturingsinstallaties waar betrouwbare 24 V DC-voeding vereist is, met ruimte voor krachtige belastingen of uitbreidingen dankzij de geïntegreerde “power reserve”.
Kenmerken:
- Breed ingangsspanningsbereik (85-264 V AC / 90-300 V DC) – geschikt voor diverse netten en toepassingen.
- Uitgangsspanning 24 V DC, nominale stroom 20 A – voldoende voor zwaardere besturings- of automatiseringsmodules.
- Vermogensreserve (tot ca. 130 % tot 150 % van nominale stroom bij ≤40 °C) – maakt het starten van grote belastingen mogelijk zonder overspecificatie.
- U/I-karakteristiek en parallel- of redundantie-mogelijkheid – verhoogt betrouwbaarheid in kritische toepassingen.
- Behuizing met IP20 – bedoeld voor montage binnen schakelkasten.
Technische specificaties:
- Nominale uitgangsspanning: 24 V DC.
- Nominale uitgangsstroom: 20 A (met maximale capaciteit tot ~26 A bij lagere omgevingstemperatuur).
- Uitgangsvermogen: 480 W.
- Ingangsspanning AC: 85-264 V AC; DC-ingang: 90-300 V DC.
- Afmetingen: breedte 82 mm; hoogte 129,4 mm; diepte 136 mm.
- Aansluitcapaciteit uitgangscircuit: flexibel met ferrule 2,5-10 mm², massief 2,5-16 mm².
- Beschermingsgraad: IP20 voor behuizing en aansluitklemmen.
- ETIM-classificatie: EC002540 – DC-voedingseenheid.
Toepassingen:
- Industrie- en machinebesturingen waar een betrouwbare 24 V DC-voeding nodig is voor sensoren, kleppen, actuatoren of besturingskasten.
- Installaties met wisselende of brede ingangsspanning (bijv. AC of DC netten) dankzij het brede ingangsgemak.
Systemen met toekomstige uitbreidingen of hoge startstromen (bijv. motorstarters, condensatoren) dankzij de - vermogensreservefunctie.
- Situaties waarbij redundantie of parallelopstelling belangrijk is (kritische infrastructuur, automatisering van procesinstallaties).
Productspecificaties
| Artikelnummer | 401150984 |
|---|---|
| Fabrikantnummer | 1SVR360763R1001 |
| EAN code | 4013614503832 |
| Merk | ABB Componenten |
| Productgroep | Gelijkstroomvoedingseenheid |
| Artikelnummer oud | 2850213793 |
| 1e Secundaire spanning (V/V) | 24/24 |
| Nominale waarde uitgangsspanning 1 (V) | 24 |
| Nominale waarde uitgangsstroom 1 (A) | 20 |
| Gestabiliseerd | Ja |
| Geschikt voor railmontage | Ja |
| Spanningstype voedingsspanning | AC/DC |
| 2e Secundaire spanning (V) | 0/0 |
| 3e Secundaire spanning (V) | 0/0 |
| Max. uitgangsstroom 1 (A) | 26 |
| Max. uitgangsstroom 2 (A) | 0 |
| Max. uitgangsstroom 3 (A) | 0 |
| Secundaire spanning instelbaar | Nee |
| Nom. uitgangsspanning 2 (V) | 0 |
| Nom. uitgangsspanning 3 (V) | 0 |
| Nom. uitgangsstroom 2 (A) | 0 |
| Nom. uitgangsstroom 3 (A) | 0 |
| Kortsluitvast | Ja |
| Nom. voedingsspanning bij AC 50 Hz (V) | 85/264 |
| Nom. voedingsspanning bij AC 60 Hz (V) | 85/264 |
| Nom. voedingsspanning bij DC (V) | 90/300 |
| Uitgangsspanning geregeld | Ja |
| Opgenomen vermogen (VA) | 508 |
| Vermogensafgifte (W) | 480 |
| Uitvoering elektrische aansluiting | Schroefaansluiting |
| Wandmontage mogelijk | Nee |
| Modulaire uitvoering (voor railmontage) | Nee |
| Inbouwbreedte (mm) | 82 |
| Inbouwhoogte (mm) | 129.40 |
| Directe montage mogelijk | Nee |
| Breedte (mm) | 82 |
| Hoogte (mm) | 129.40 |
| Diepte (mm) | 136 |
| Geschikt voor veiligheidsfunctie | Nee |
| SIL conform IEC 61508 | Geen |
| Performance Level volgens EN ISO 13849-1 | Geen |
| Beschermingsgraad (IP) | IP20 |
| Beschermingsgraad (NEMA) | 1 |
| Geschikt voor wandmontage | Nee |
