Ouneva aansluitklem 2.5-35mm² (O-VC05-0233 )

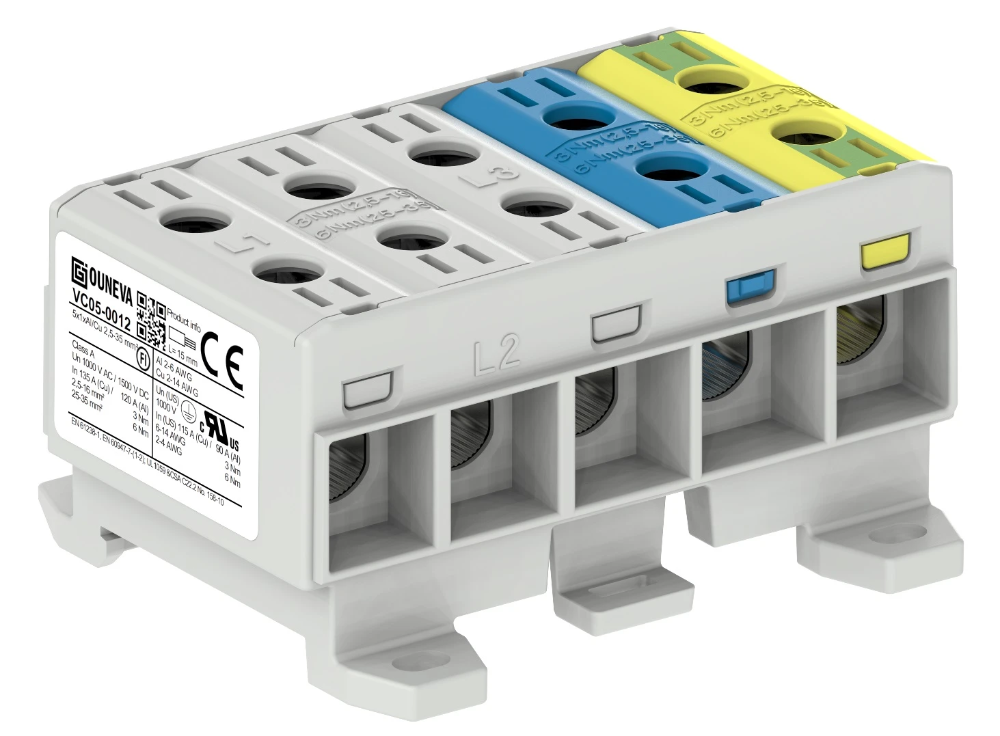

De Ouneva OTL verbindingsrijgklem O-VC05-0012 is een compact klemmenblok voor het veilig aansluiten en aftakken van kabels op een DIN-rail. Deze aansluit-/aftakklem is geschikt als klemmenstrook in verdeelkasten en schakelkasten, waarbij je meerdere aders overzichtelijk en stevig kunt vastzetten. Dankzij de dubbele schroefaansluiting is de rijgklem goed toepasbaar in zowel professionele elektrotechnische installaties als in utiliteit en industrie.

De klem is ontworpen voor zowel eendraadse, meerdraads als fijndraads geleiders en kan overweg met zowel aluminium- als koperen geleiders. Daarmee is dit klemmenblok geschikt voor gemengde installaties en renovaties waarbij verschillende kabeltypes samenkomen. Het thermoplastische isolatiemateriaal met brandklasse UL94 V0 draagt bij aan een veilige en duurzame installatie, terwijl de compacte afmetingen zorgen voor een efficiënte indeling van de DIN-rail.

Door de montage op een standaard 35mm DIN-rail is de Ouneva OTL klem eenvoudig te plaatsen in bestaande railopstellingen. Met meerdere klemposities en aansluitniveaus kun je netjes en logisch bedraden, bijvoorbeeld voor hoofd- en aftakkingen in verdeelinrichtingen. De hoge nominale stroom en spanning maken de rijgklem geschikt voor zwaardere belasting in verdeelkasten en besturingspanelen.

Kenmerken

• Verbindingsrijgklem / klemmenblok voor aansluit- en aftakverbindingen op DIN-rail
• Geschikt voor eendraadse, meerdraadse en fijndraadse geleiders
• Toepasbaar voor zowel aluminium- als koperen geleiders (Al/Cu)
• Beide zijden voorzien van schroefaansluiting voor een stevige en betrouwbare verbinding
• Meerdere klemposities en aansluitniveaus voor overzichtelijke bedrading
• Thermoplastisch isolatielichaam met hoge brandwerendheid (UL94 V0)
• Geen afsluitplaat noodzakelijk, eenvoudig in serie te plaatsen op de rail
• Geschikt voor professionele toepassingen in verdeelkasten, schakelkasten en besturingspanelen

Technische specificaties

Algemeen

• Merk: Ouneva

• Klasse: Verbindingsrijgklem
• Montagewijze: DIN-rail 35 mm
• Geschikt voor geleidermateriaal: Aluminium/koper
• Materiaal isolatielichaam: Thermoplast
• Brandbaarheidsklasse isolatiemateriaal conform UL 94: V0
• Kleur: Overig
• Elektrische gegevens
• Nominale (meet)stroom In: 135 A
• Nominale (meet)spanning: 1000 V

Aansluitgegevens

• Uitvoering elektrische aansluiting 1: Schroefaansluiting
• Uitvoering elektrische aansluiting 2: Schroefaansluiting
• Aansluitbare geleiderdoorsnede eendraads: 2,5 t/m 35 mm²
• Aansluitbare geleiderdoorsnede meerdraads: 2,5 t/m 35 mm²
• Aansluitbare geleiderdoorsnede fijndraads met adereindhuls: 2,5 t/m 35 mm²
• Aansluitbare geleiderdoorsnede fijndraads zonder adereindhuls: 2,5 t/m 35 mm²

Mechanische gegevens

• Aantal klemposities per aansluitniveau: 5
• Aantal aansluitniveaus: 10
• Intern verbonden etages: Nee
• Afsluitplaat noodzakelijk: Nee
• Hoogte: 40 mm
• Breedte: 79 mm
• Diepte: 45 mm
• Gebruikstemperatuur: -25 t/m 80 °C
• Explosiegeteste uitvoering Ex-e: Nee

Toepassingen

• Als klemmenblok / klemmenstrook in verdeelkasten en schakelkasten
• Aansluiten en aftakken van voedings- en stuurleidingen op DIN-rail
• Toepassing in utiliteitsgebouwen, industrie en gebouwinstallaties
• Situaties met gemengde bekabeling (aluminium en koper) in één verdeler
• Netjes en overzichtelijk bedraden van meerdere circuits in besturings- en verdeelpanelen
