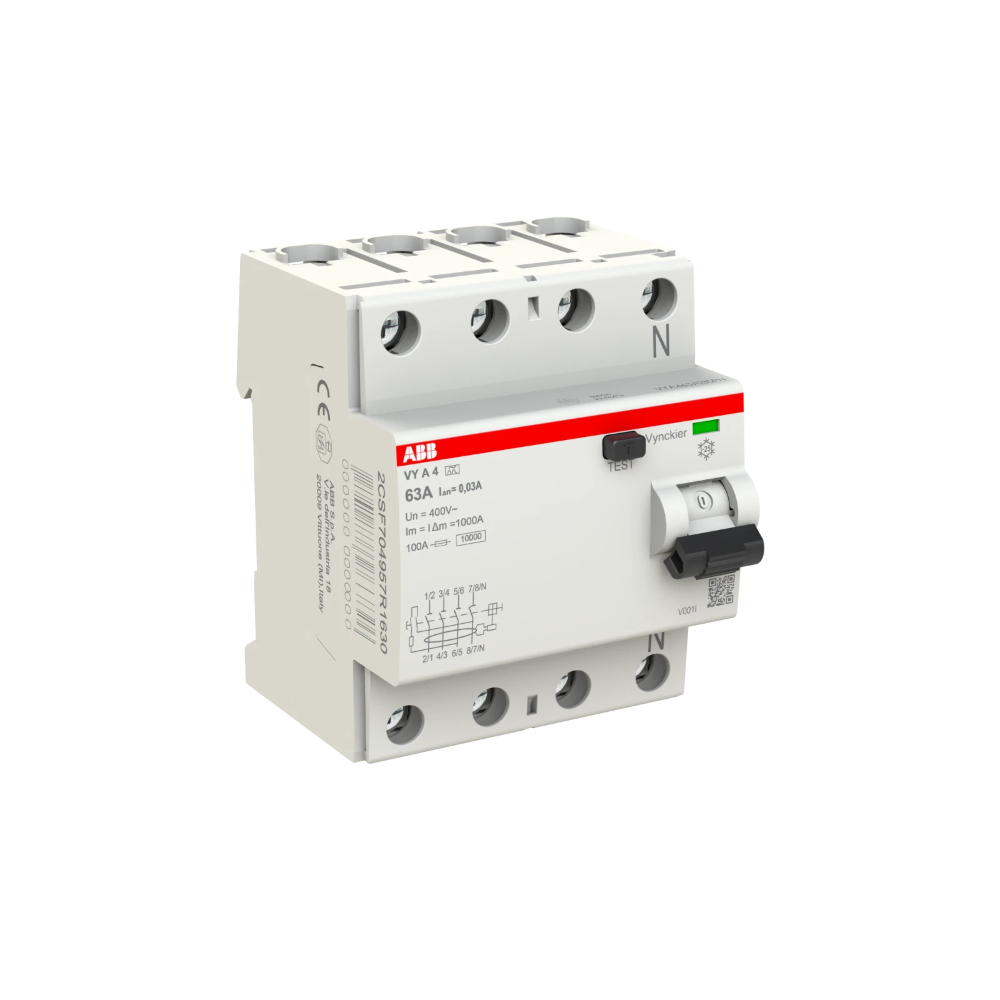

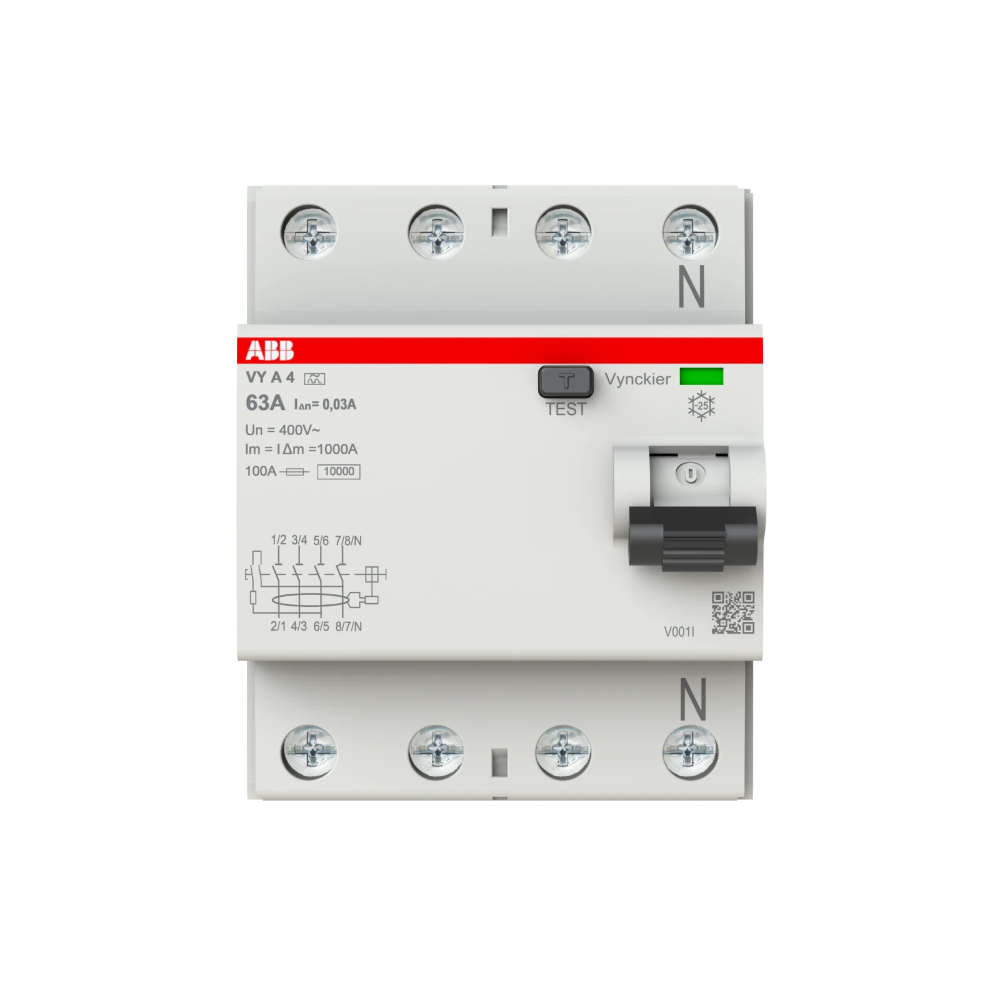

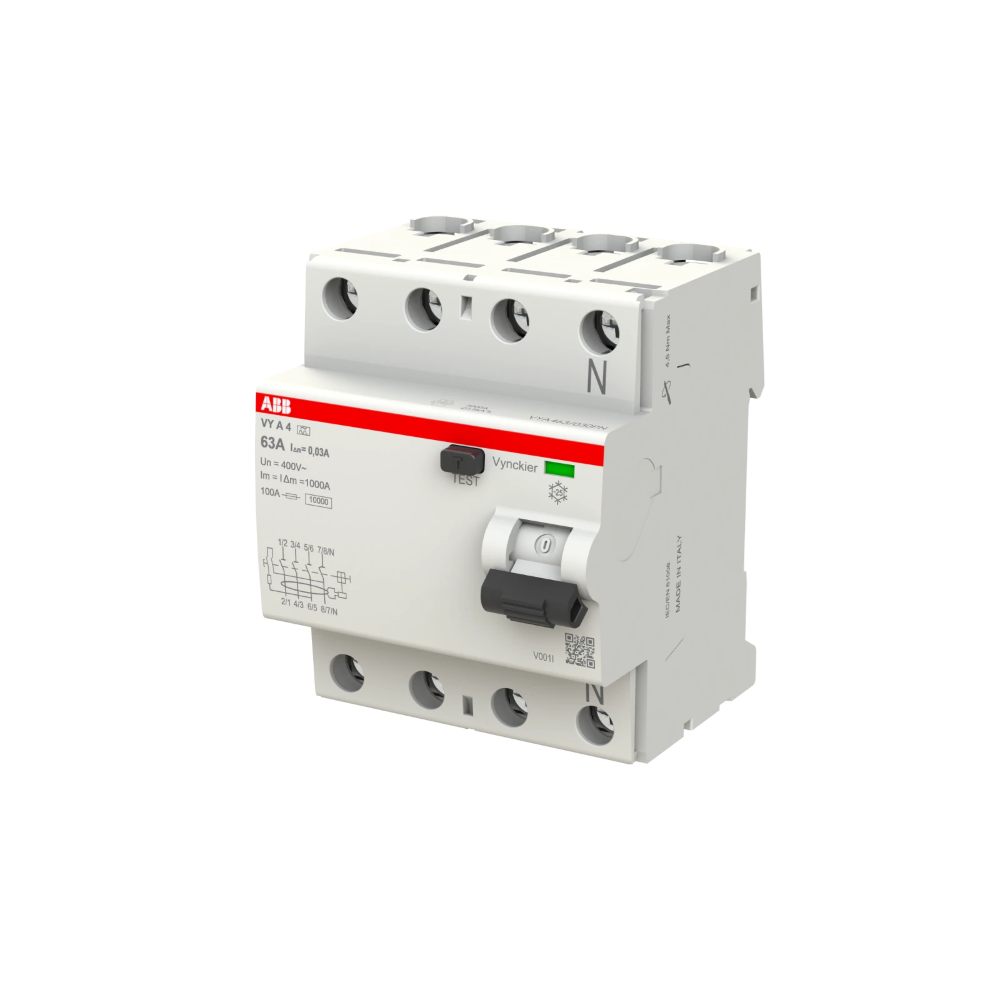

ABB Vynckier differentieelschakelaar 4-polig 63A 30mA type A (VYA463/030PN)

De ABB Vynckier differentieelschakelaar 4-polig 63A 30mA Type A (type VYA463/030PN) is een zeer krachtige vierpolige differentieelschakelaar uit de ABB VY A-serie, ontworpen voor maximale persoonsbeveiliging in driefasige installaties met nulleider.

Met een hoge nominale stroom van 63 A is deze RCCB geschikt voor zware eindgroepen, hoofdgroepen en professionele toepassingen waar zowel continu hoge belasting als maximale veiligheid vereist zijn.

Dankzij een aardlekgevoeligheid van 30 mA biedt deze schakelaar directe bescherming tegen elektrische schokken en voldoet hij aan de veiligheidsnormen voor woongebouwen, utiliteit én industriële installaties.

De differentieelschakelaar ondersteunt Type A-detectie, wat betekent dat hij reageert op AC-lekstromen en pulserende DC-componenten — cruciaal in installaties met moderne elektronica zoals warmtepompen, EV-laders (AC), omvormers, ventilatiesystemen en frequentieregelaars.

De VYA463/030PN schakelt alle vier polen gelijktijdig (L1 – L2 – L3 – N) voor maximale veiligheid en voldoet aan IEC/EN 61008-1.

Gebruik en voordelen

Deze RCCB is ideaal voor toepassingen zoals:

• Hoofdbeveiliging in zwaarbelaste driefasige installaties
• Circuits met hoge vermogens zoals HVAC, motoren, compressoren, warmtepompen
• Zware industriële of commerciële eindgroepen
• Elektrische systemen met elektronische aandrijvingen en voedingen
• Installaties waar 30 mA persoonsbeveiliging verplicht is
• Voordelen:
• 63 A capaciteit → geschikt voor zware continu-belasting
• Type A detectie van AC + pulserende DC-lekstroom
• Betrouwbare werking dankzij 10.000 elektrische/mechanische cycli
• Failsafe biconnect-klemmen voor stevig aansluiten van 1–35 mm² geleiders
• Polariteitsonafhankelijk ontwerp → foutloze installatie
• Duurzame productlijn: 52,5% recyclebaar, FSC-verpakking

Kenmerken

• 4-polige differentieelschakelaar (L1 – L2 – L3 – N)
• Nominale stroom 63 A
• 30 mA aardlekgevoeligheid — persoonsbeveiliging
• Lekstroomdetectie Type A
• Voorwaardelijk kortsluitvermogen Inc 10 kA
• Service breaking capacity Ics 1 kA
• Mechanische levensduur 10.000 cycli
• Neutrale klem rechts gepositioneerd
• Compact: 4 modulen breed (70 mm)
• Behuizing vergelijkbaar met RAL 7035
• Conform IEC/EN 61008-1

Technische specificaties

• Merk: ABB Vynckier
• Serie: VYA A
• Type: VYA463/030PN
• Aantal polen: 4P
• Nominale stroom (In): 63 A
• Aardlekgevoeligheid (IΔn): 30 mA
• Type lekstroom: A (AC + pulserende DC)
• Nominale spanning (Ur/Ue): 230…400 V AC
• Nominale isolatiespanning (Ui): 500 V
• Nominale impulsspanning (Uimp): 4 kV
• Max. overspanningspiek: 0.25 kA
• Rated conditional short-circuit current (Inc): 10 kA
• Rated service short-circuit capacity (Ics): 1 kA
• Aansluitcapaciteit:
  • flexibel: 1–35 mm²
  • massief: 1–35 mm²
  • busbar fork 10–16 mm²
• Terminaltype: failsafe biconnect fork top/bottom
• Montage: DIN-rail
• Beschermingsgraad: IP20
• Pollution degree: 2
• Bedrijfstemperatuur: –25 … +40 °C
• Opslagtemperatuur: –40 … +70 °C
• Afmetingen:
  • Breedte: 70 mm
  • Hoogte: 85 mm
  • Diepte: 69 mm
• Gewicht: 365 g

Toepassingen

• Driefase-installaties met hoge vermogens en nulleider
• Hoofdgroepen in utiliteit, industrie en grote residentiële installaties
• Bescherming van zware elektrische gebruikers:
  • warmtepompen
  • HVAC
  • motoren & frequentieregelaars
  • compressoren en pompen
• Paneelbouw en professionele verdeelborden
• Circuits waar vierpolige uitschakeling + 30 mA persoonsbeveiliging vereist is
• Uitbreiding of modernisering van ABB VY-installaties
