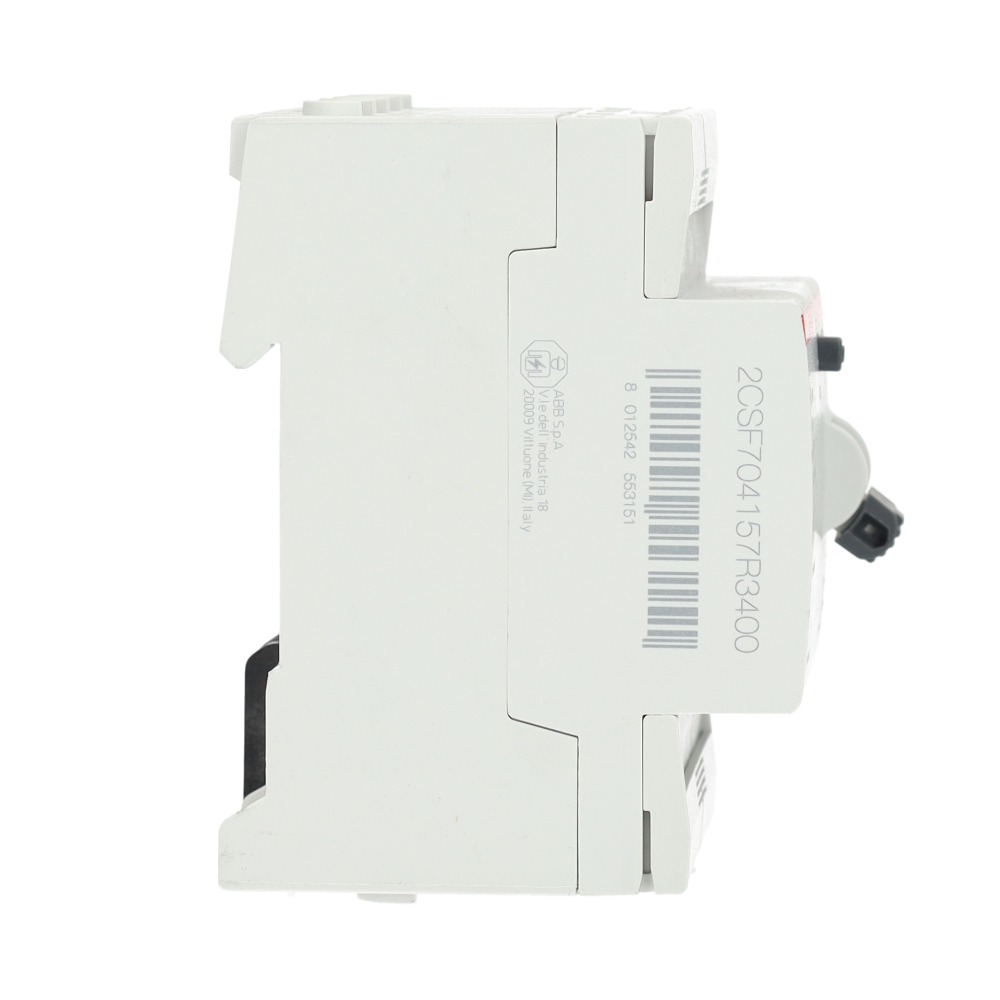

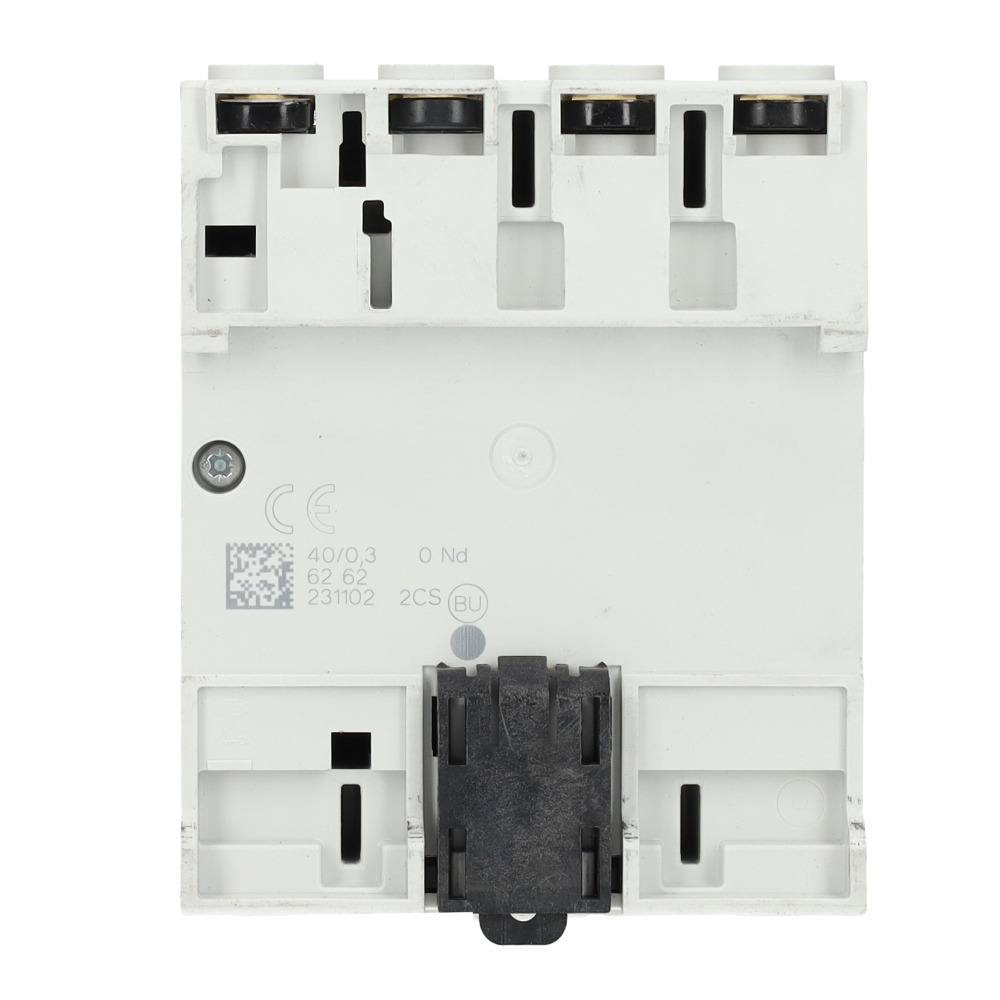

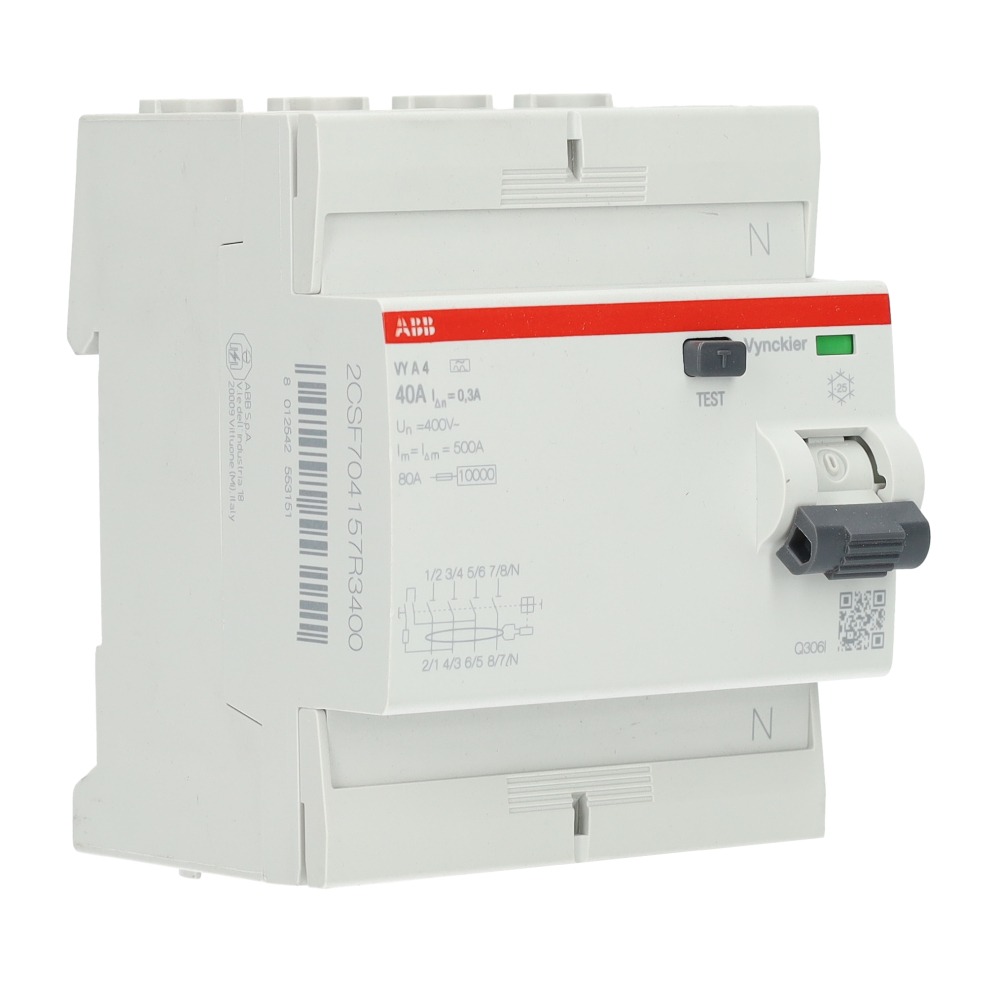

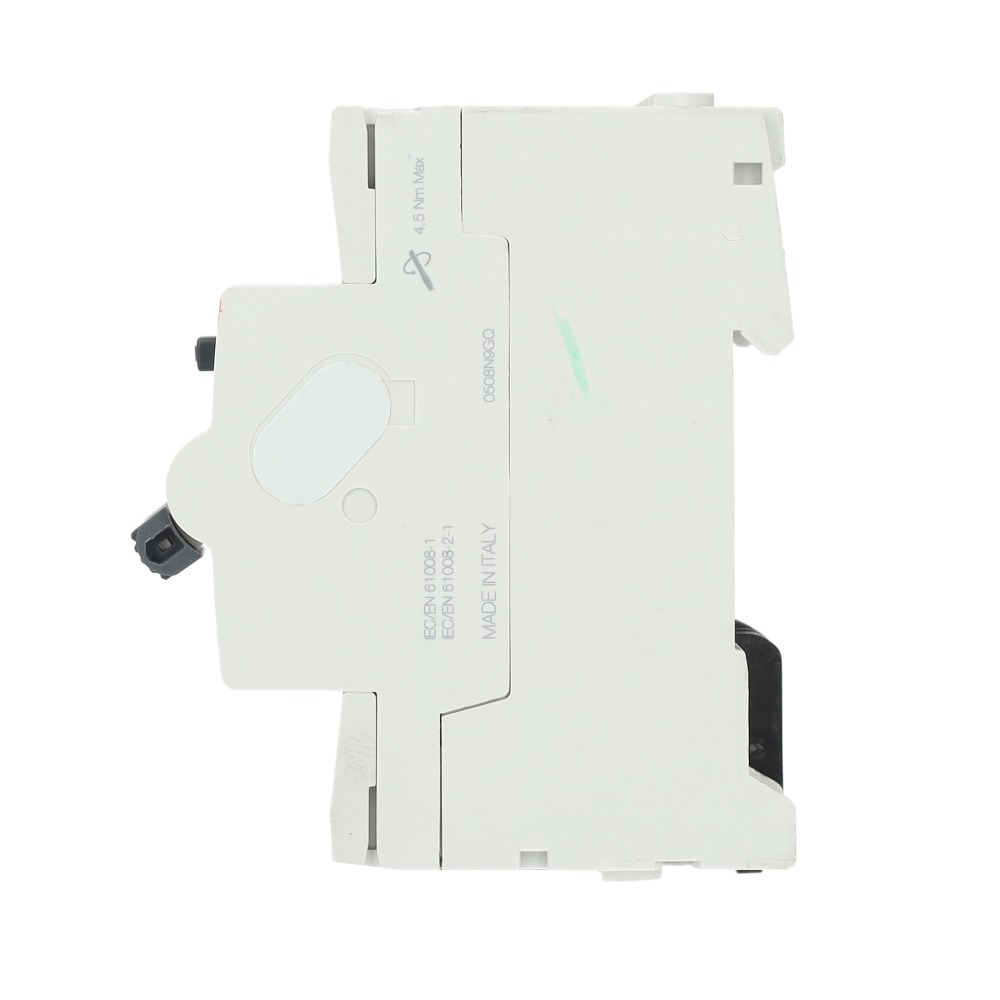

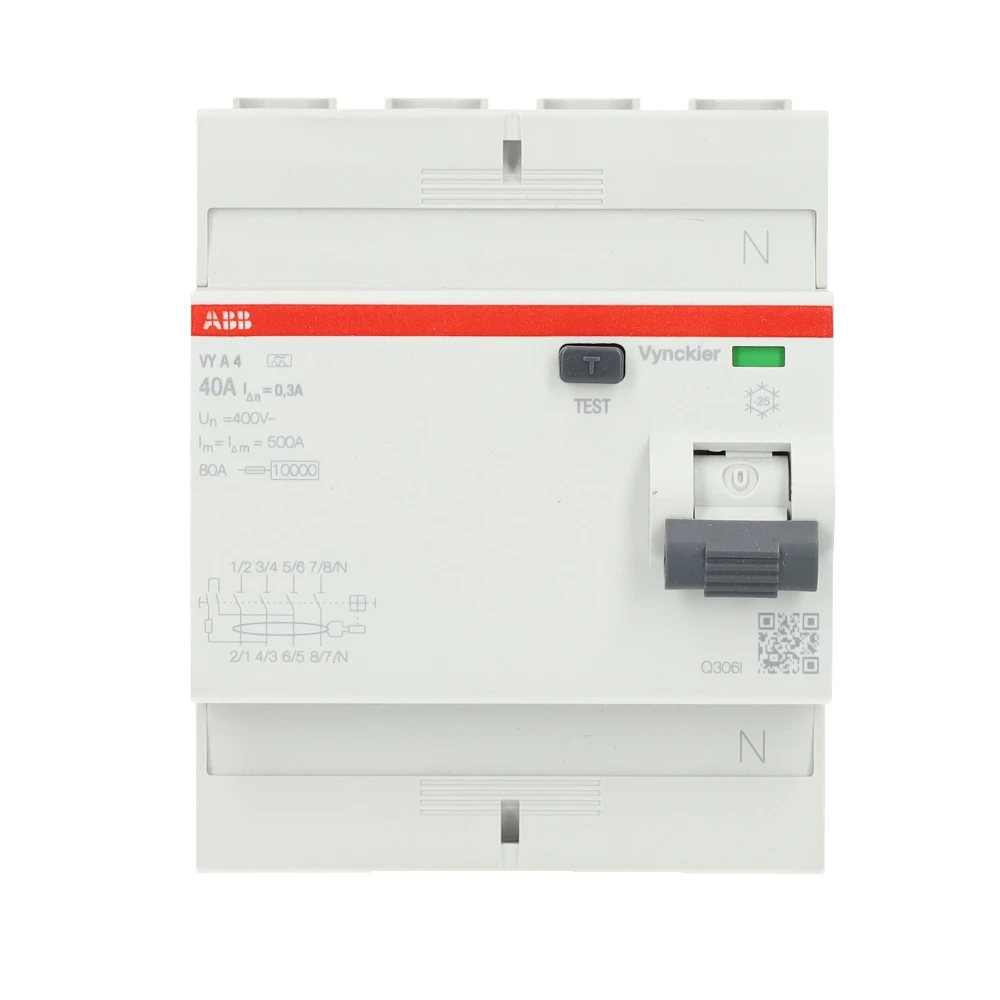

ABB Vynckier differentieelschakelaar 4-polig 40A 300mA type A (VYA440/300)

De ABB Vynckier differentieelschakelaar 4-polig 40A 300mA Type A (type VYA440/300) is een krachtige vierpolige differentieelschakelaar uit de ABB VY-serie, ontworpen voor brandbeveiliging en het detecteren van gevaarlijke lekstromen in driefasige elektrische installaties met nulleider.

Met een aardlekgevoeligheid van 300 mA schakelt deze RCCB uit bij hogere foutstromen die thermische schade of brand kunnen veroorzaken. Hierdoor is hij ideaal als hoofdbeveiliging voor utiliteit, industrie en grotere residentiële installaties waar persoonsbeveiliging (30 mA) niet vereist is.

De differentieelschakelaar werkt volgens Type A-detectie en reageert hiermee op zowel wisselstroomlekken (AC) als pulserende gelijkstroomlekken (A), wat essentieel is bij moderne elektronische verbruikers en industriële componenten.

De VYA440/300 voldoet volledig aan IEC/EN 61008-1 en schakelt alle vier polen gelijktijdig (L1, L2, L3 + N) voor maximale veiligheid.

Gebruik en voordelen

Deze RCCB is bijzonder geschikt voor:

• Brandbeveiliging in drie-fase installaties
• Hoofdbeveiliging in utiliteits- en industriële omgevingen
• Installaties met hoge belastingen, zoals HVAC, compressoren, warme keukeninstallaties
• Lange kabeltrajecten waar isolatieschade brandgevaar kan veroorzaken
• Installaties met veel elektronica die pulserende DC-lekstromen kunnen genereren
• Voordelen:
• Vierpolige gelijktijdige uitschakeling
• Robuuste bouwkwaliteit met 10.000 schakelingen
• Betrouwbare werking bij 40 A nominale belasting
• Flexibele aansluiting dankzij ABB’s failsafe biconnect-klemmen
• Duurzaam ontwerp: 52,5% recyclebaar volgens EN45555

Kenmerken

• 4-polige differentieelschakelaar (L1 – L2 – L3 – N)
• 40 A nominale stroom
• 300 mA aardlekgevoeligheid — brandbeveiliging
• Lekstroomdetectie Type A
• Voorwaardelijk kortsluitvermogen Inc 10 kA
• Service breaking capacity Ics 1 kA
• Mechanische/electrische levensduur 10.000 cycli
• Compact viermoduul ontwerp (70 mm breed)
• RAL 7035 lichtgrijze behuizing
• Conform IEC/EN 61008-1

Technische specificaties

• Merk: ABB Vynckier
• Serie: VYA
• Type: VYA440/300
• Aantal polen: 4P
• Nominale stroom (In): 40 A
• Aardlekgevoeligheid (IΔn): 300 mA
• Type lekstroom: Type A (AC + pulserend DC)
• Nominale spanning (Ur/Ue): 230…400 V AC
• Nominale isolatiespanning (Ui): 500 V
• Nominale impulsspanning (Uimp): 4 kV
• Max. overspanningspiek: 0.25 kA
• Rated conditional short-circuit current (Inc): 10 kA
• Rated service short-circuit capacity (Ics): 1 kA
• Aansluitcapaciteit:
  • massief 0,75–35 mm²
  • soepel 0,75–35 mm²
  • met adereindhuls 0,75–25 mm²
  • busbar fork 10–16 mm²
• Terminaltype: failsafe biconnect (fork top/bottom)
• Montage: DIN-rail
• Beschermingsgraad: IP20
• Pollution degree: 3
• Omgevingstemperatuur (bedrijf): −25 … +40 °C
• Opslagtemperatuur: −40 … +70 °C
• Afmetingen:
  • Breedte: 70 mm
  • Hoogte: 85 mm
  • Diepte: 69 mm
• Gewicht: 365 g

Toepassingen

• Brandbeveiliging in driefase-installaties
• Hoofdbeveiliging in utiliteit, industrie en technische installaties
• Circuits met zware elektrische verbruikers zoals:
  • HVAC
  • warmtepompen
  • compressoren
  • motoren
  • professionele keukenapparatuur
• Lange bekabelingstrajecten
• Uitbreiding of vervanging binnen ABB VY-installaties
