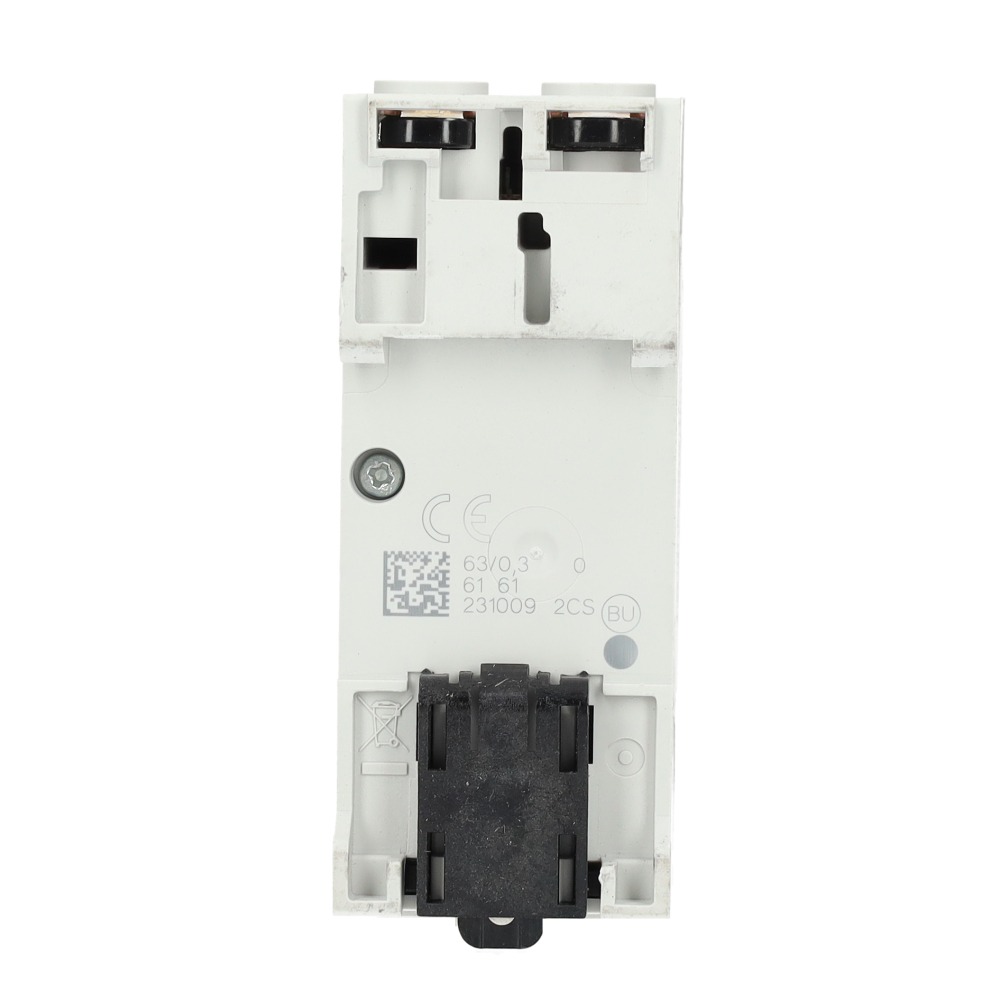

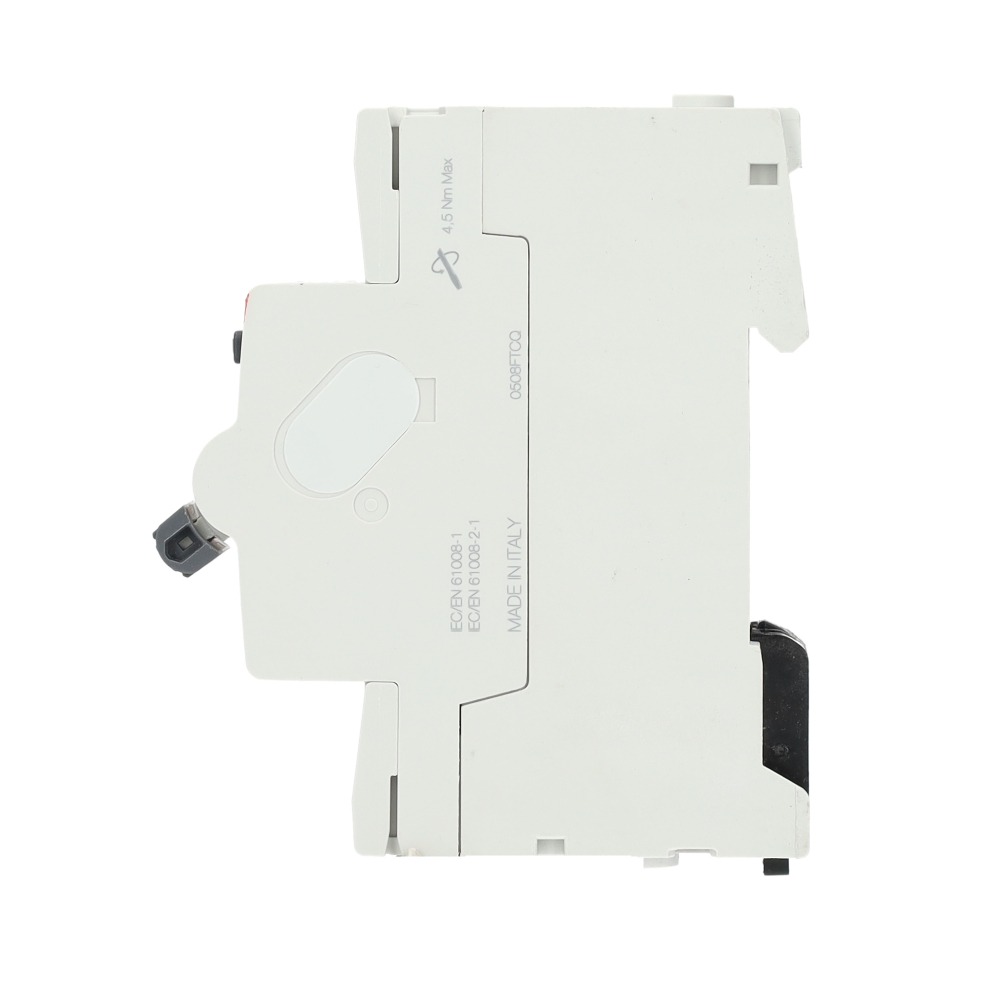

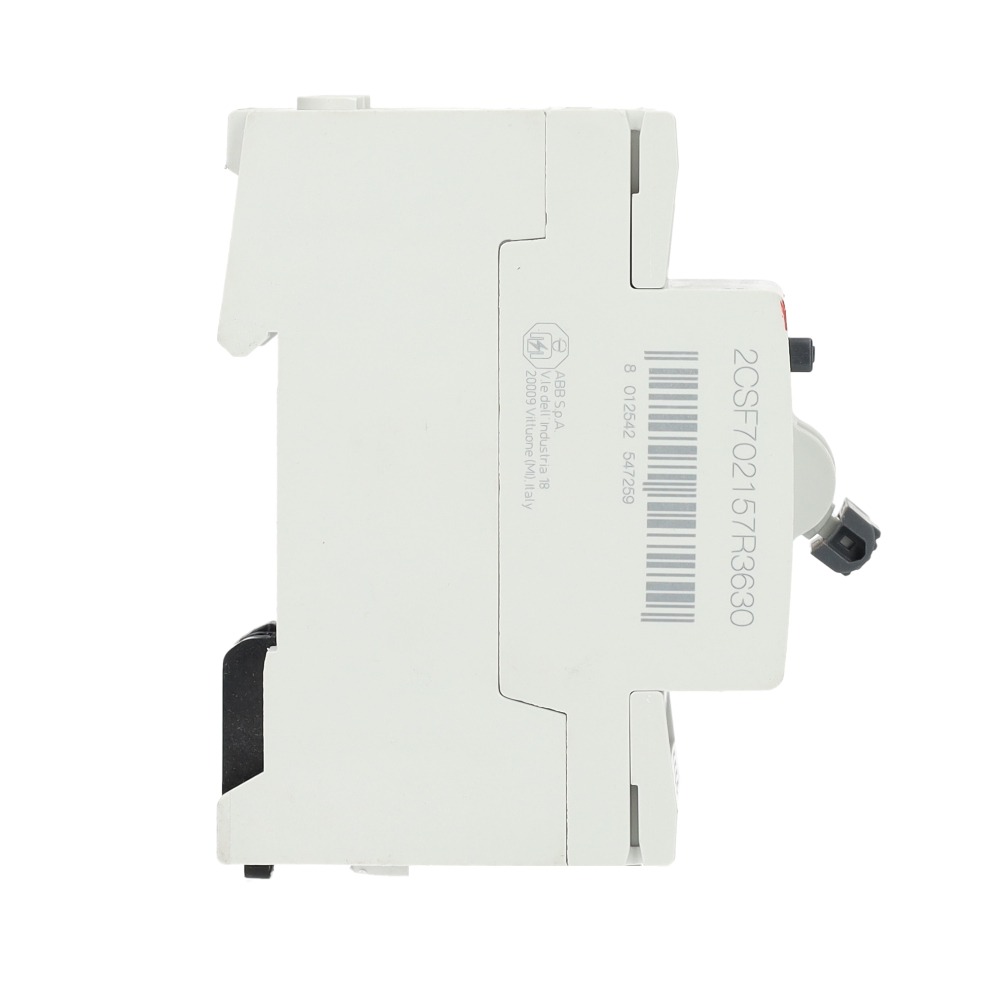

ABB Vynckier differentieelschakelaar 2-polig 63A 30mA type A (VYA263/030)

De ABB Vynckier differentieelschakelaar 2-polig 63A 30mA Type A (type VYA263/030) is een zeer krachtige differentieelschakelaar uit de ABB VY-serie, geschikt voor het beveiligen van zware eindgroepen en hoofdgroepen tegen gevaarlijke lekstromen.

Met een hoge nominale stroom van 63 A en een aardlekgevoeligheid van 30 mA biedt deze RCCB optimale persoonsbeveiliging volgens de hoogste veiligheidsnormen.

Dankzij Type A-detectie reageert de schakelaar op zowel wisselstroomlekken (AC) als pulserende gelijkstroomlekken (A), waardoor hij uitstekend toepasbaar is in moderne installaties met elektronische apparatuur zoals laadstations (AC), warmtepompen, HVAC-systemen, zware huishoudelijke apparaten en industriële voedingen.

De VYA263/030 voldoet volledig aan IEC/EN 61008-1 en is ontworpen voor maximale betrouwbaarheid in utiliteit, industrie en zwaardere residentiële installaties.

Gebruik en voordelen

De VYA263/030 biedt:

Hoge schakelveiligheid, dankzij een Inc van 10 kA

Lange levensduur met 10.000 elektrische/mechanische cycli

Veilige en stevige aansluittechniek dankzij ABB’s failsafe biconnect-top/bottomklemmen

Volledige polariteitsonafhankelijkheid → installatie foutbestendig

Deze RCCB is geschikt voor zware eenfasige circuits met hoge belasting of gevoelige apparatuur.

De VY-serie biedt daarnaast duurzaamheid en efficiëntie:

• 52,5% recyclebaarheid (EN45555)
• 78% FSC-gerecycleerde verpakking
• Geen storting van niet-gevaarlijk afval tijdens productie

Kenmerken

• 2-polige differentieelschakelaar (fase + nul)
• 63 A nominale stroom — geschikt voor zware eindgroepen
• 30 mA aardlekgevoeligheid — persoonsbeveiliging
• Type A lekdetectie (AC + pulserende DC)
• Voorwaardelijk kortsluitvermogen Inc 10 kA
• Rated service short-circuit capacity Ics 1 kA
• Mechanische levensduur 10.000 cycli
• Compact ontwerp: 2 modulen breed (35 mm)
• Failsafe biconnect schroefklemmen (massief & soepel tot 35 mm²)
• RAL 7035 lichtgrijze behuizing
• Conform IEC/EN 61008-1

Technische specificaties

• Merk: ABB Vynckier
• Serie: VYA
• Type: VYA263/030
• Aantal polen: 2P
• Nominale stroom (In): 63 A
• Aardlekgevoeligheid (IΔn): 30 mA
• Type lekstroom: Type A
• Nominale spanning (Ur/Ue): 230…400 V AC
• Nominale isolatiespanning (Ui): 500 V
• Nominale impulsspanning (Uimp): 4 kV
• Max. piekstroom: 0.25 kA
• Rated conditional short-circuit current (Inc): 10 kA
• Rated service breaking capacity (Ics): 1 kA
• Aansluitcapaciteit:
  • massief 0,75–35 mm²
  • soepel 0,75–35 mm²
  • soepel met ferrule 0,75–25 mm²
  • busbar fork 10–16 mm²
• Terminalen: failsafe biconnect fork top/bottom
• Montage: DIN-rail
• Beschermingsgraad: IP20
• Pollution degree: 3
• Omgevingstemperatuur: –25 … +40 °C
• Afmetingen:
  • Breedte: 35 mm (2 modulen)
  • Hoogte: 85 mm
  • Diepte: 69 mm
• Gewicht: 220 g

Toepassingen

• Hoofdgroep- of zware eindgroepbeveiliging met persoonsbeveiliging
• Elektrische installaties met grote vermogens:
  • warmtepompen
  • HVAC & compressoren
  • (AC) laadstations en versterkte voedingen
  • zware keukentoestellen
  • industriële voedingen
• Utiliteits- en industriële panelen
• Renovatie en uitbreiding van ABB VY-installaties
• Installaties waar 63A + 30mA aardlekbeveiliging essentieel is
