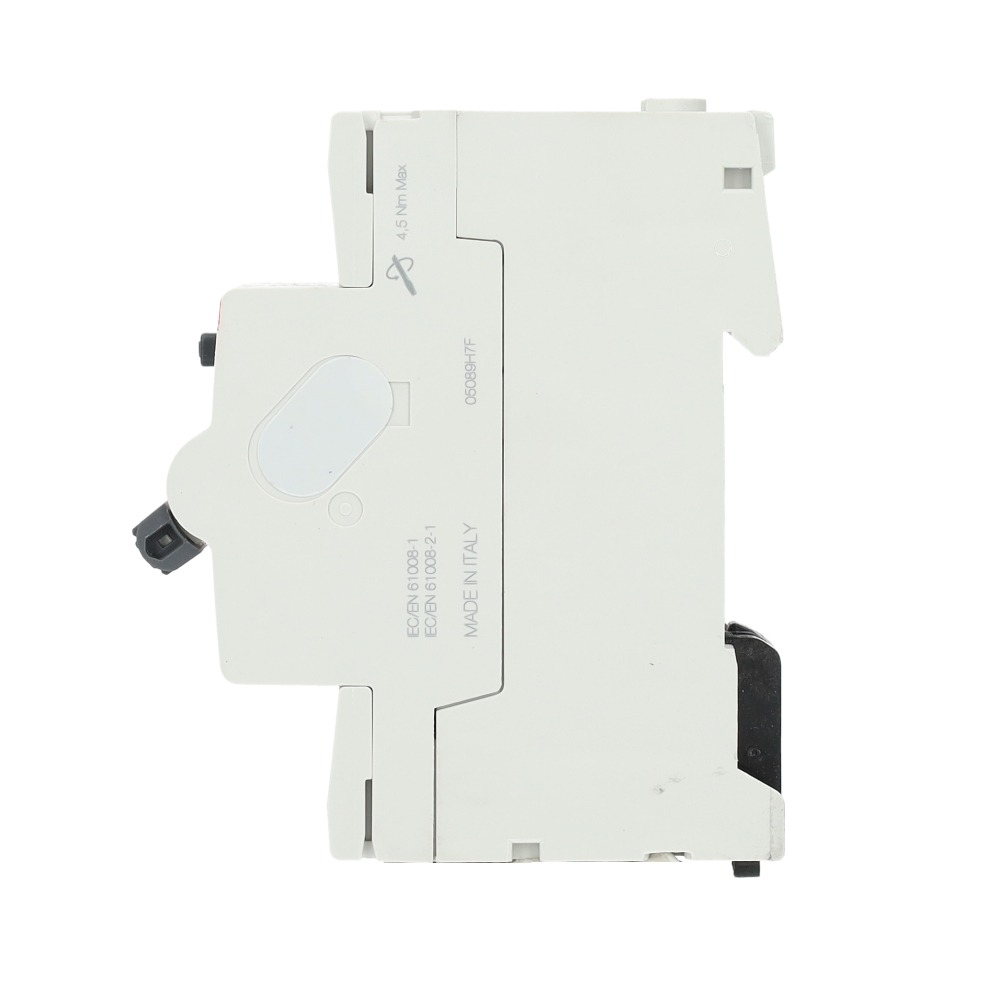

ABB Vynckier differentieelschakelaar 2-polig 40A 30mA type A (VYA240/030)

De ABB Vynckier differentieelschakelaar 2-polig 40A 30mA Type A (type VYA240/030) is een professionele differentieelschakelaar uit de ABB VY-serie, ontworpen voor persoonsbeveiliging en het voorkomen van gevaarlijke lekstromen.

Met een aardlekgevoeligheid van 30 mA schakelt deze RCCB direct uit bij potentieel gevaarlijke situaties, waardoor bescherming wordt geboden tegen elektrische schokken volgens de hoogste veiligheidsnormen.

Deze uitvoering ondersteunt Type A-lekstroomdetectie, wat betekent dat zowel wisselstroomlekken (AC) als pulserende gelijkstroomlekken (A) betrouwbaar worden gedetecteerd. Dit maakt de VYA240/030 geschikt voor moderne elektrische installaties waarin elektronische belastingen voorkomen, zoals voedingen, kookplaten, pompen, ventilatoren, wasmachines en HVAC-systemen.

De differentieelschakelaar voldoet volledig aan de norm IEC/EN 61008-1, en kan worden toegepast in zowel residentiële als utilitaire en lichte industriële installaties.

Gebruik en voordelen

De VYA240/030 biedt een hoge bedrijfszekerheid dankzij een mechanische levensduur van 10.000 schakelingen en een conditional short-circuit rating (Inc) van 10 kA. Hierdoor vormt hij een veilige keuze voor verdeelborden en groepenkasten.

De failsafe biconnect-klemmen (fork top/bottom) maken het mogelijk om zowel massieve als soepele geleiders tot 35 mm² veilig aan te sluiten. Bovendien is de differentieelschakelaar volledig polariteitsonafhankelijk, waardoor hij flexibel en foutloos te installeren is.

De VY-serie is ontworpen met aandacht voor duurzaamheid:

• 52,5% recyclebaarheid volgens EN45555
• FSC-gecertificeerde gerecyclede verpakking (78%)
• Geen storting van niet-gevaarlijk afval

Kenmerken

• 2-polige differentieelschakelaar (fase + nul)
• 40 A nominale stroom
• 30 mA aardlekgevoeligheid — persoonsbeveiliging
• Type A lekstroomdetectie (AC + pulserende DC)
• Voorwaardelijk kortsluitvermogen 10 kA (Inc)
• Service short-circuit breaking capacity Ics 1 kA
• Mechanische levensduur 10.000 schakelingen
• Compact ontwerp: 2 modulen breed (35 mm)
• Failsafe biconnect schroefklemmen, busbar-compatibel
• Geschikt voor 230–400 V AC installaties
• IP20-beschermingsgraad
• Voldoet aan IEC/EN 61008-1

Technische specificaties

• Merk: ABB Vynckier
• Serie: VYA
• Type: VYA240/030
• Aantal polen: 2P
• Nominale stroom (In): 40 A
• Aardlekgevoeligheid (IΔn): 30 mA
• Type lekstroom: Type A
• Nominale spanning (Ur/Ue): 230…400 V AC
• Nominale isolatiespanning (Ui): 500 V
• Nominale impulsspanning (Uimp): 4 kV
• Max. overspanningspiek: 0,25 kA
• Frequentie: 50 Hz
• Rated conditional short-circuit current (Inc): 10 kA
• Rated service short-circuit capacity (Ics): 1 kA
• Aansluitcapaciteit:
  • massief: 0,75–35 mm²
  • soepel: 0,75–35 mm²
  • soepel met adereindhuls: 0,75–25 mm²
  • busbar fork: 10–16 mm²
• Terminaltype: failsafe biconnect fork top/bottom
• Montage: DIN-rail
• RAL-kleur: 7035 lichtgrijs
• Beschermingsgraad: IP20
• Pollution degree: 3
• Temperatuur (bedrijf): –25 … +40 °C
• Afmetingen:
  • Breedte: 35 mm
  • Hoogte: 85 mm
  • Diepte: 69 mm
• Gewicht: 220 g

Toepassingen

• Algemene persoonsbeveiliging in woningen, utiliteit en lichte industrie
• Beveiliging van circuits met elektronische belasting:
  • wasmachines
  • kookplaten
  • ventilatoren
  • transformatoren
  • HVAC-installaties
• Hoofd- of deelbeveiliging in groepenkasten en verdeelborden
• Installaties met gemengde AC + DC-componenten
• Renovatie of uitbreiding van ABB VY-installaties
