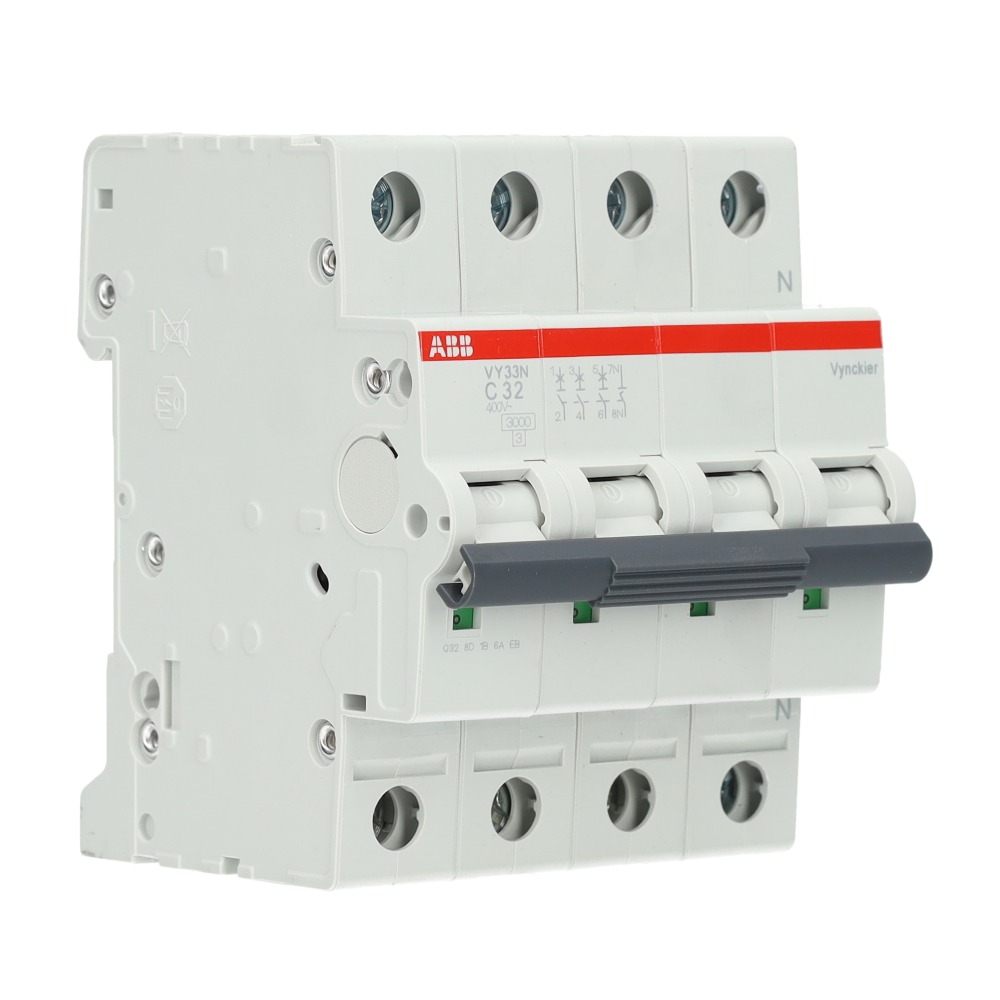

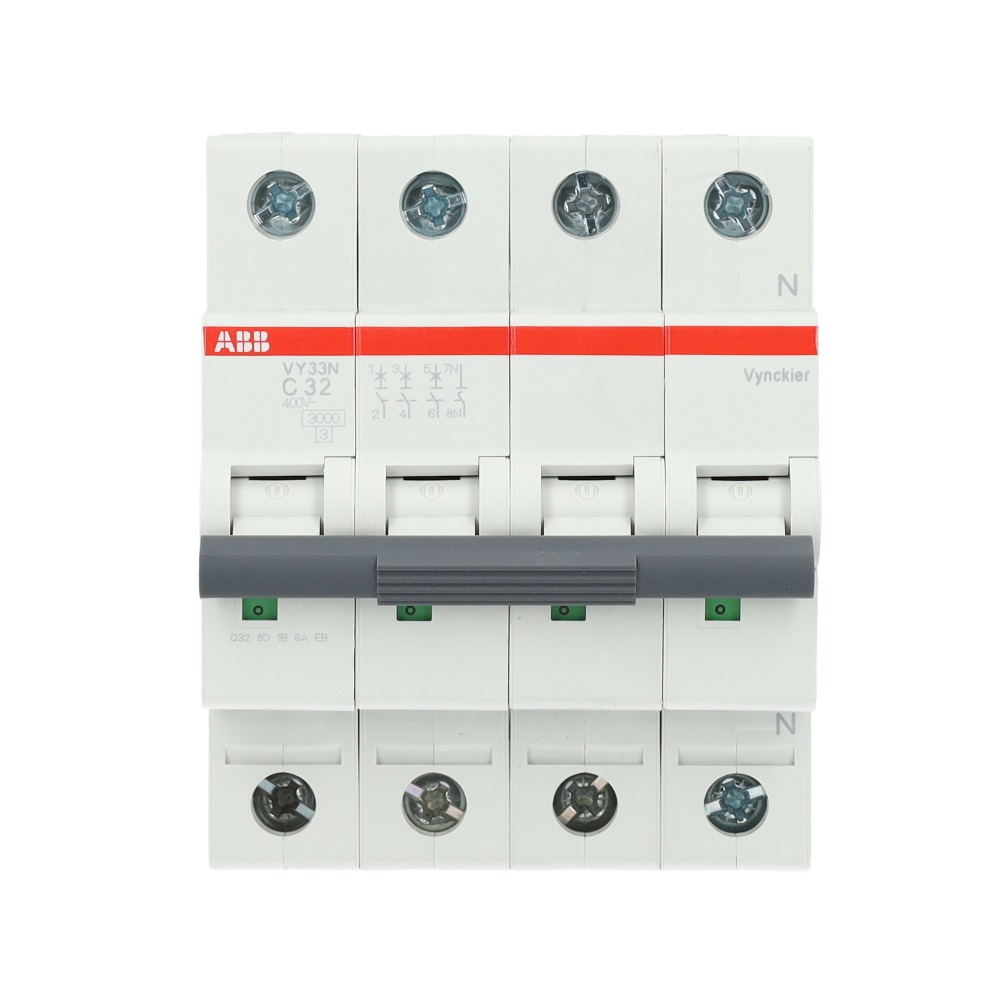

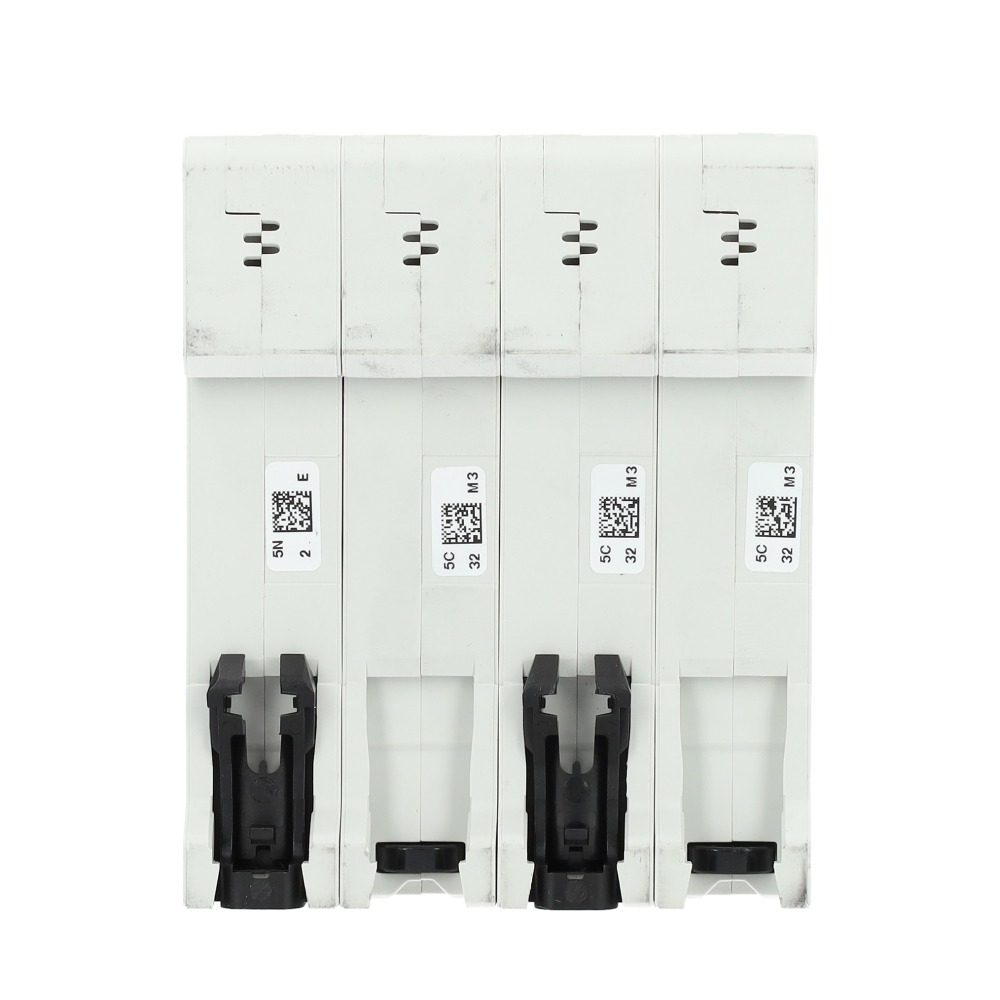

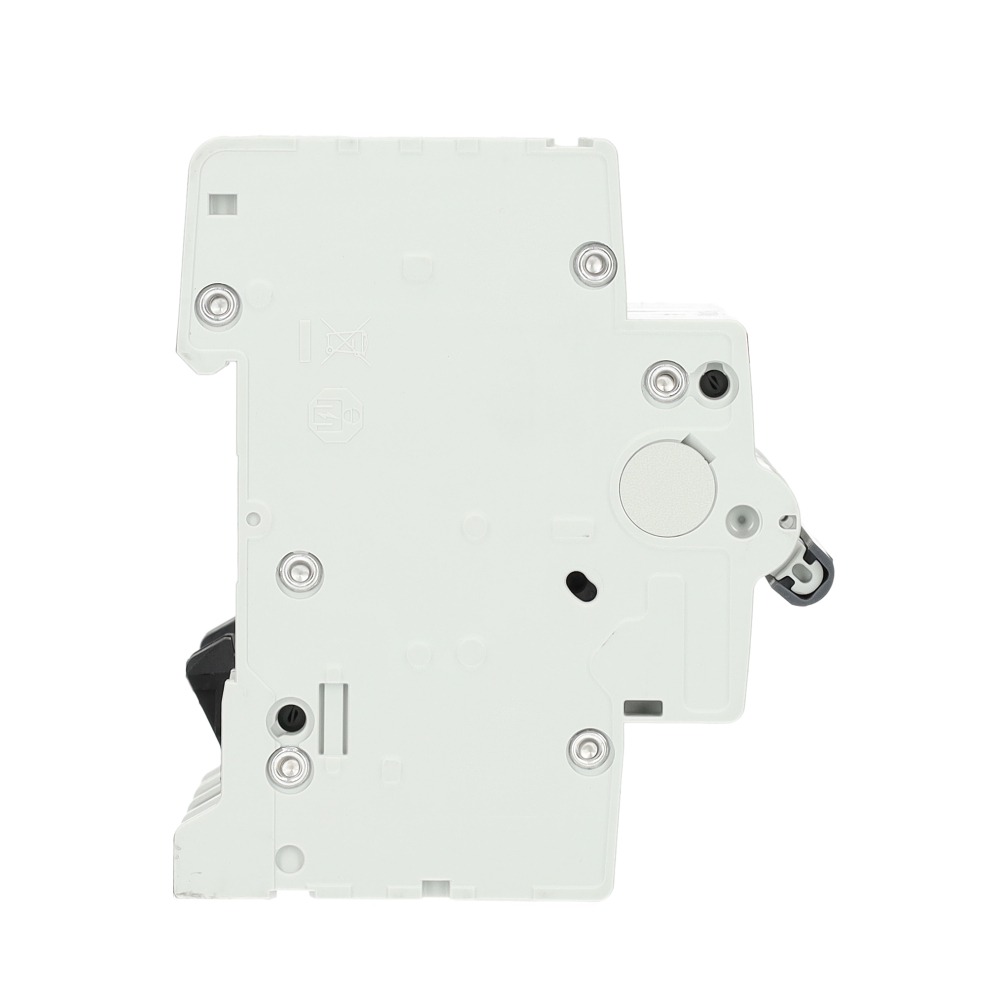

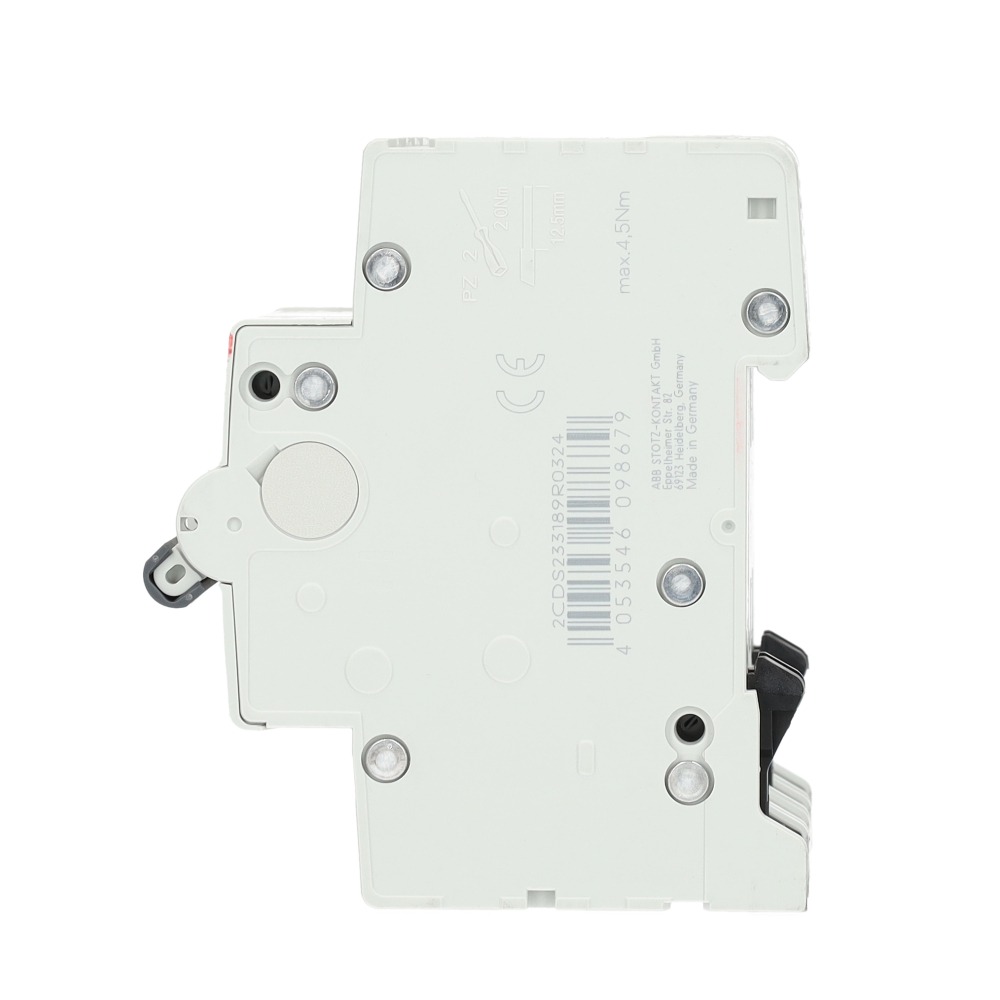

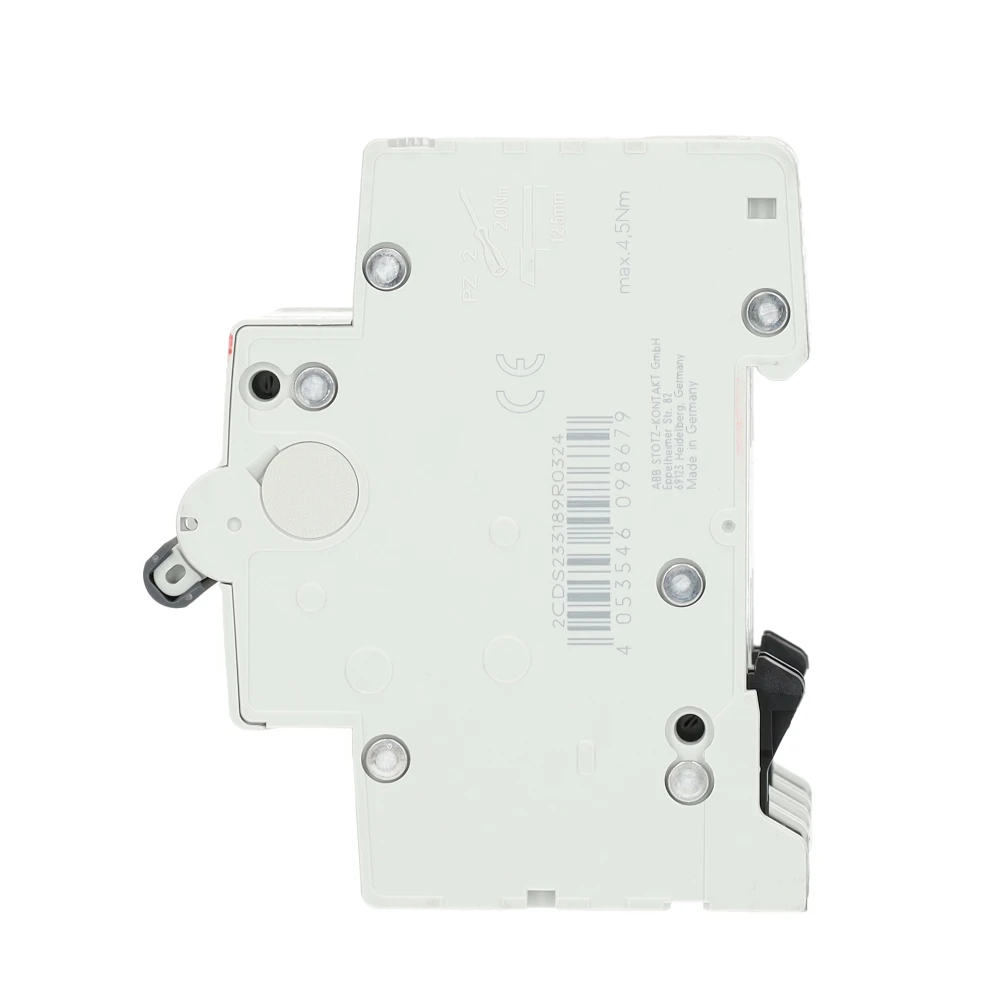

ABB Vynckier automaat 3-polig + nul 32A C-curve (VY33NC32)

De ABB Vynckier automaat 3-polig + nul 32A C-curve (type VY33NC32) is een krachtige installatieautomaat uit de ABB VY30-serie, ontworpen voor driefasige elektrische installaties waarbij zowel de drie fasegeleiders als de nulleider gelijktijdig moeten worden geschakeld. Deze uitvoering beschikt over drie beveiligde polen en één meeschakelende nul, waardoor een volledige galvanische scheiding wordt gegarandeerd bij overbelasting of kortsluiting.

Met een nominale stroom van 32 A, een C-karakteristiek en een kortsluitvastheid van 3 kA bij 400 V AC, biedt deze automaat betrouwbare bescherming voor toepassingen in utiliteit, industrie, paneelbouw en machinebouw, vooral waar hogere stromen en licht inductieve belastingen aanwezig zijn.

Gebruik en voordelen

De VY33NC32 heeft een breedte van 4 modulen (70 mm) en is geschikt voor standaard DIN-railmontage. De rood/groene standindicatie geeft in één oogopslag weer of de automaat in- of uitgeschakeld staat, wat het bedieningsgemak verhoogt en onderhoud veiliger maakt.

Doordat de nulleider meeschakelt, worden fase en nul altijd gelijktijdig onderbroken. Dit voorkomt potentiaalverschillen en zwevende nulspanningen, wat essentieel is bij asymmetrische belasting of gevoelige elektronica. De failsafe biconnect-schroefklemmen ondersteunen geleiders tot 35 mm², gegarandeerd voor een sterke en veilige aansluiting.

Kenmerken

• Installatieautomaat 3-polig + nul (3P+N) voor driefasige eindgroepen
• C-karakteristiek — geschikt voor licht inductieve belastingen
• Nominale stroom 32 A, geschikt voor zwaardere vermogenscircuits
• Drie beveiligde fasepolen + meeschakelende neutraal
• Neutraal rechts gepositioneerd
• Nominale spanning tot 400 V AC (IEC 60898-1)
• Schakelvermogen 3 kA bij 400 V AC
• Breedte: 4 modulen (70 mm)
• Rood/groen ON/OFF-statusindicatie
• Biconnect-schroefterminals voor massieve en soepele geleiders
• Geschikt voor montage in elke DIN-railpositie
• Behuizing: RAL 7035, isolatiegroep II

Technische specificaties

• Merk: ABB Vynckier
• Serie: VY30
• Type: VY33NC32
• Aantal polen: 3-polig + nul (3P+N)
• Aantal beveiligde polen: 3
• Nominale stroom (In): 32 A
• Trippkarakteristiek: C
• Neutraleterminal: rechts
• Nominale bedrijfs-/lijnspanning: 400 V AC
• Nominale isolatiespanning (Ui): 440 V
• Nominale impulsspanning (Uimp): 4 kV (5 kV op 2000 m, 6,2 kV op zeeniveau)
• Kortsluitvermogen: 3 kA bij 400 V AC
• Frequentie: 50 / 60 Hz
• Overvoltagecategorie: III
• Energiebeperking: klasse 3
• Vermogensverlies: 14,8 W totaal (3,7 W per beveiligde pool)
• Aansluitdoorsnede:
  • 0,75–35 mm² massief/soepel
  • 0,75–25 mm² soepel met adereindhuls
• Aanhaalmoment: 2 Nm
• Draadstriplengte: 12,5 mm
• Terminals: screw terminals, failsafe biconnect
• Beschermingsgraad: IP20 (IP40 in gesloten kast/front)
• Omgevingstemperatuur bedrijf: −25 °C … +55 °C
• Omgevingstemperatuur opslag: −40 °C … +70 °C
• Mechanische levensduur: ca. 20.000 schakelingen
• Elektrische levensduur: ca. 10.000 schakelingen
• Afmetingen (b×h×d): 70 × 88 × 69 mm
• Netto gewicht: 0,50 kg

Toepassingen

• Driefasige installaties waar fase en nulleider samen moeten worden onderbroken
• HVAC-systemen, motoren, transformatoren, pompen en voedingscircuits
• Paneelbouw, machinebouw, utiliteitsinstallaties
• Renovatie en uitbreiding van ABB/Vynckier-verdeelinrichtingen
• Ideaal voor systemen met gevoelig elektronisch materieel of asymmetrische belastingen
