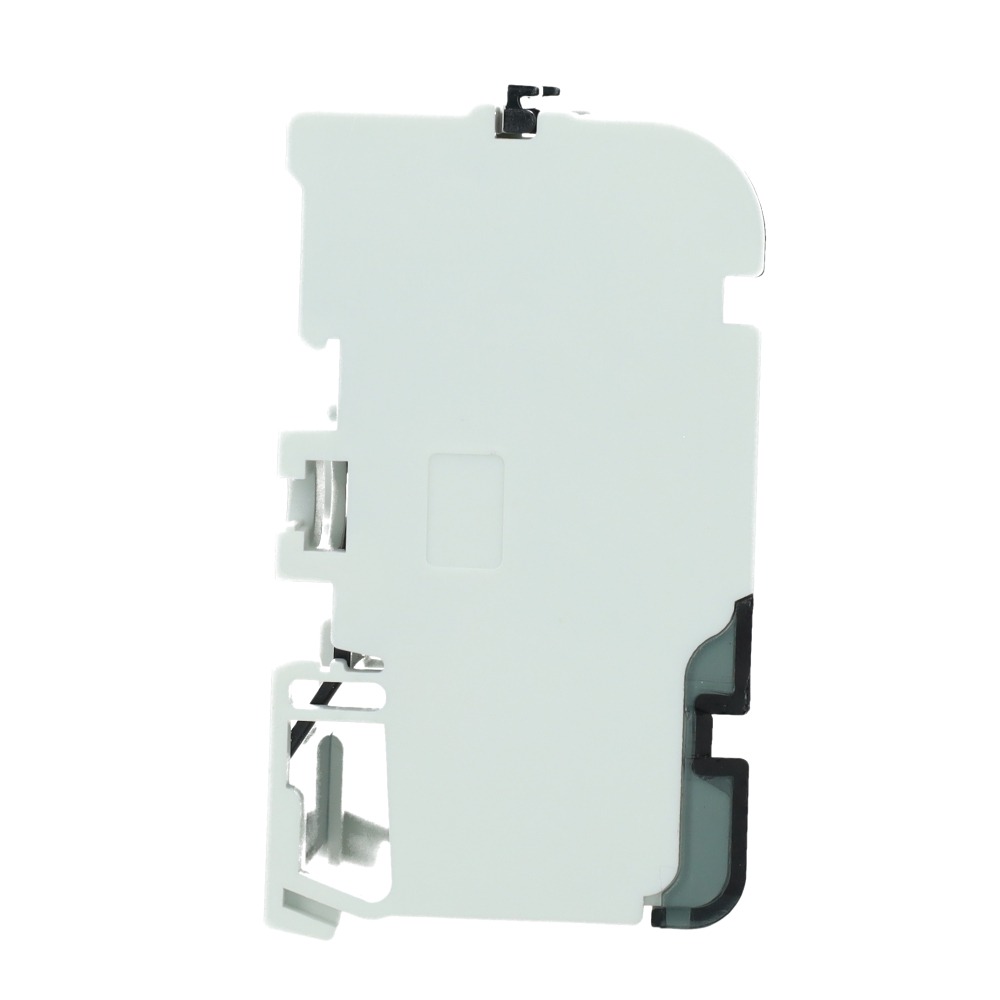

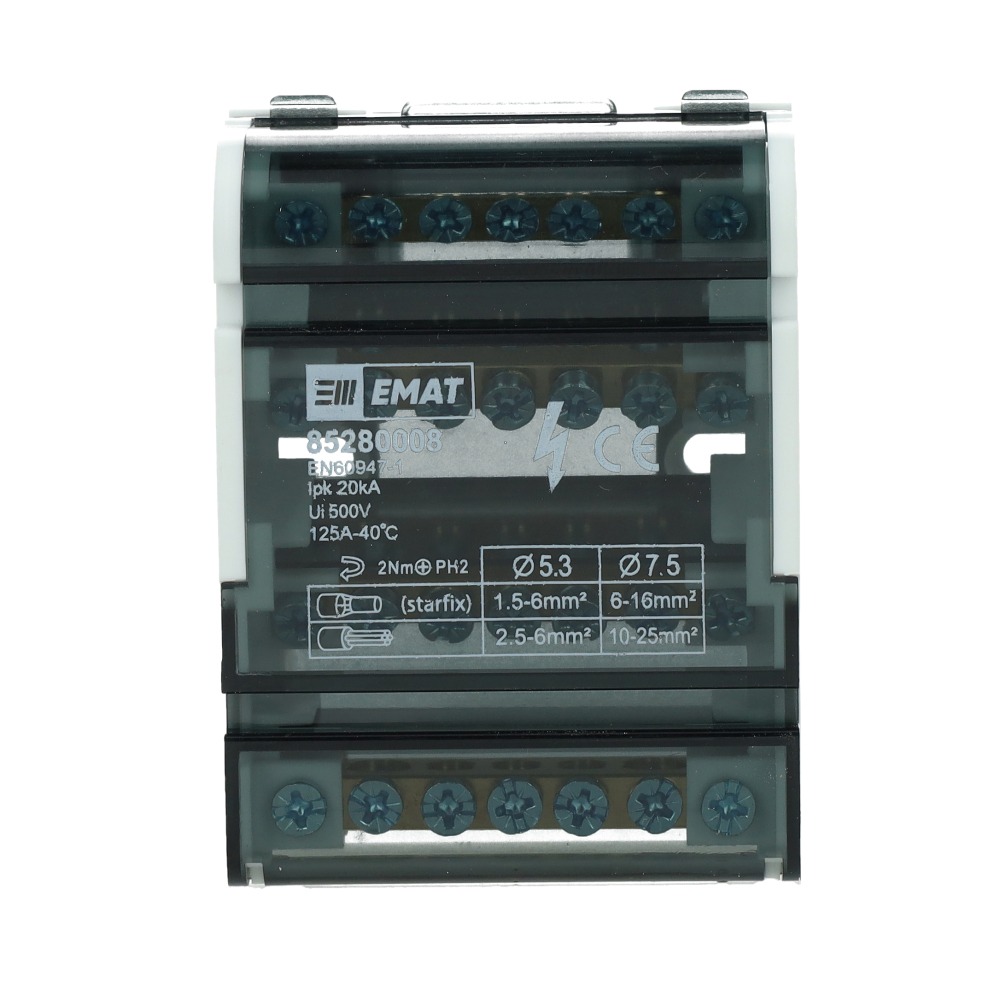

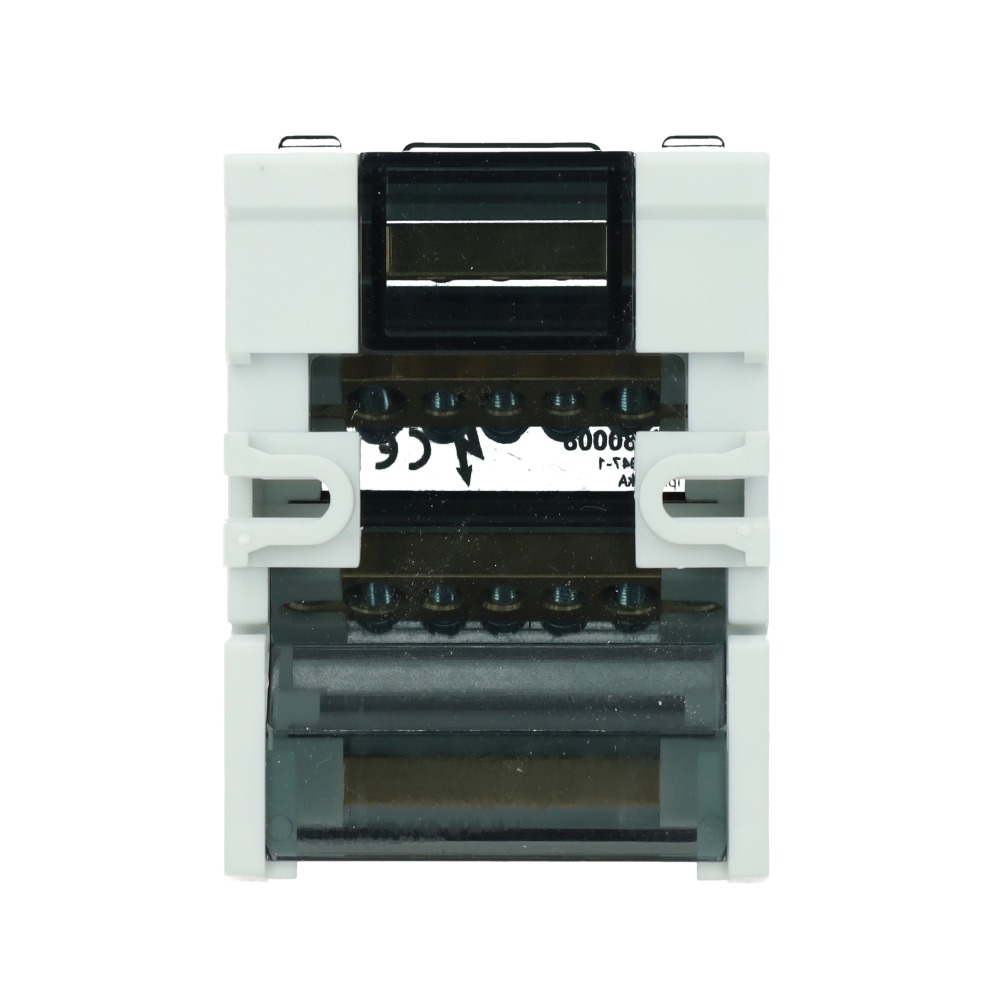

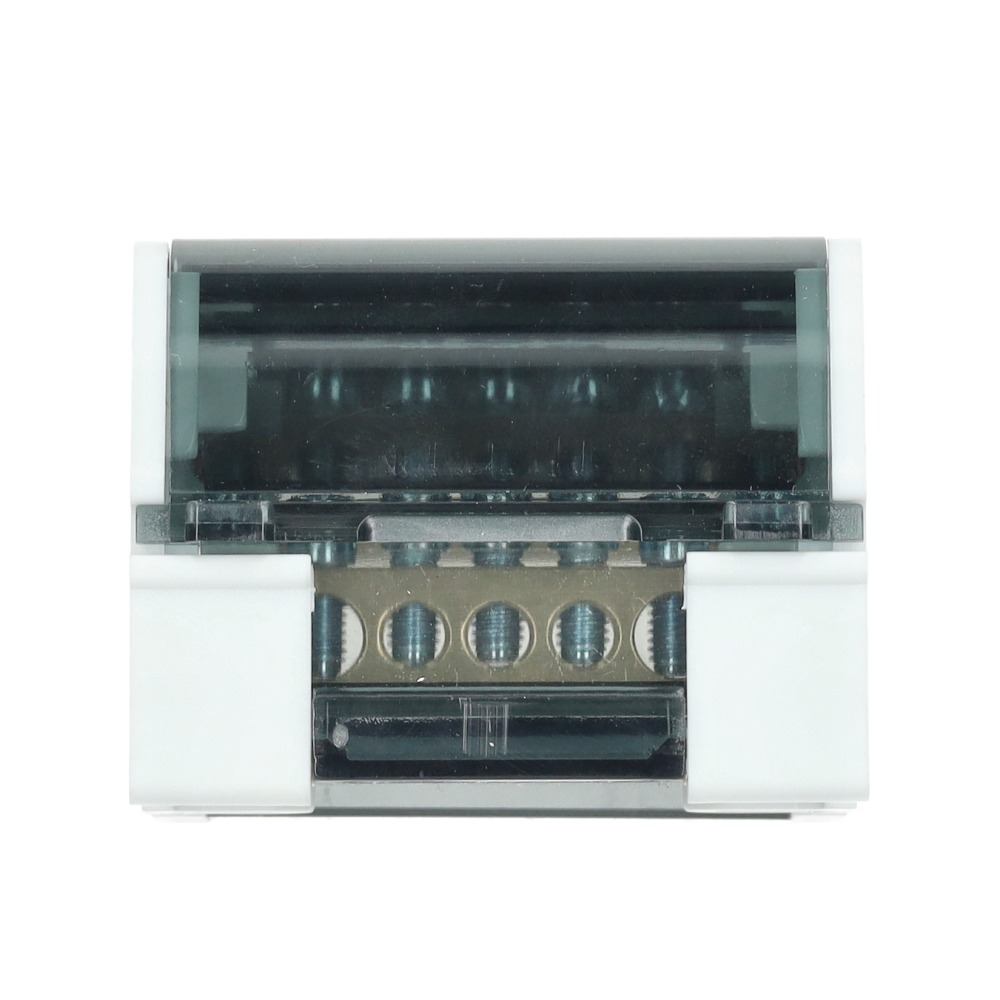

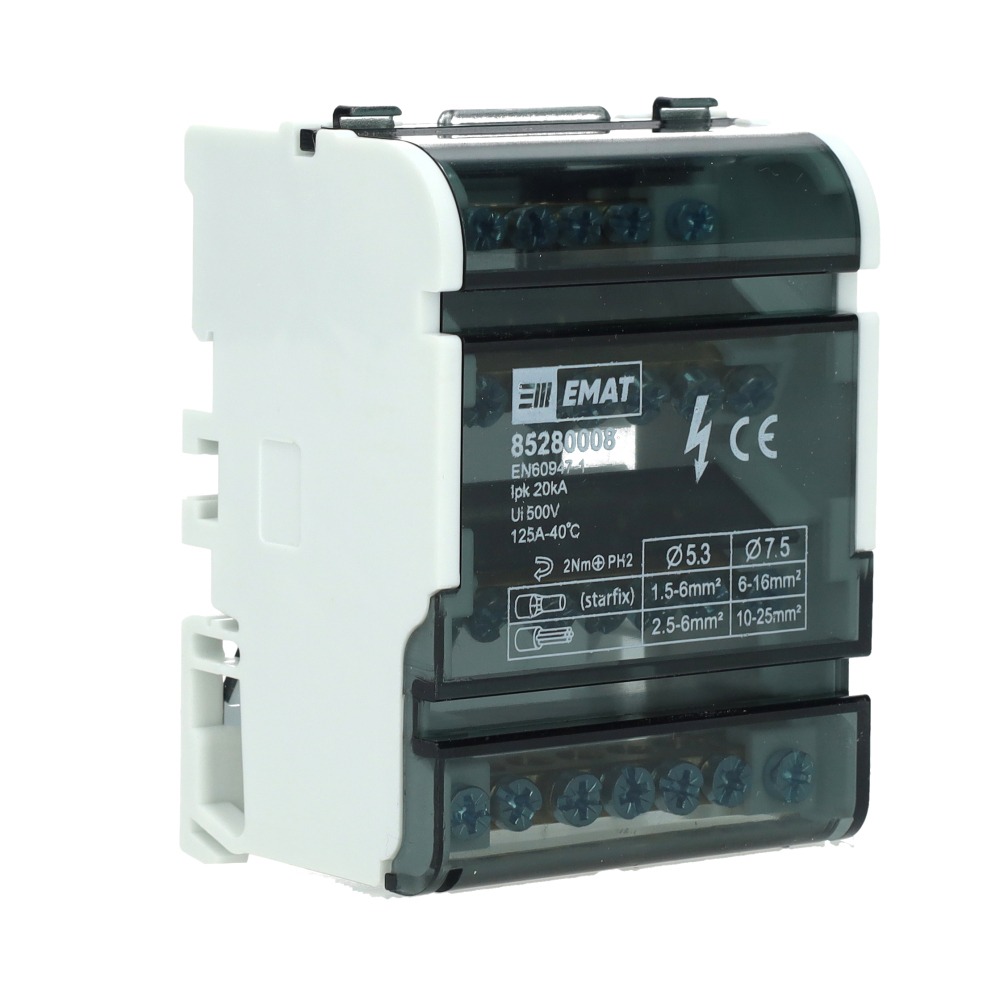

EMAT aansluitblok 4-polig 7 aansluitingen 125A DIN-rail (85280008)

Het EMAT aansluitblok 4-polig met 7 aansluitingen is een robuust verdeel- en aansluitblok voor het veilig en overzichtelijk verdelen van voedingsleidingen in groepenkasten en verdeelinrichtingen. Dit aansluitblok is geschikt voor DIN-rail montage en ontworpen voor toepassingen met hogere stromen in compacte inbouwsituaties.

Het aansluitblok is geschikt voor een gebruiksspanning van 250 V / 380 V en heeft een nominale stroom van 125 A bij 40 °C. Dankzij de stevige constructie en hoogwaardige materialen is het aansluitblok geschikt voor continu gebruik in utiliteits- en industriële installaties.

De behuizing is vervaardigd uit vlamvertragend polyamide 66 (PA66, UL94 V-2) en polycarbonaat (PC). De PA-delen zijn geschikt voor een bedrijfstemperatuur van –30 °C tot +110 °C, terwijl de PC-delen bestand zijn tegen –60 °C tot +135 °C. De contactdelen zijn uitgevoerd in messing en voorzien van verzinkte stalen schroeven, wat zorgt voor een betrouwbare en duurzame elektrische verbinding.

Gebruik en voordelen

Met dit 4-polige aansluitblok kunnen drie fasen en nul overzichtelijk worden verdeeld naar meerdere uitgaande circuits. De 7 aansluitingen per pool bieden voldoende flexibiliteit binnen compacte verdeelinrichtingen.

Dankzij de nominale stroom van 125 A is het aansluitblok geschikt voor het verdelen van hoofd- en subvoedingen. De DIN-railmontage zorgt voor een snelle, nette en onderhoudsvriendelijke installatie. De transparante afdekkap maakt visuele controle van de aansluitingen mogelijk.

Kenmerken

• 4-polig aansluitblok (L1, L2, L3, N)
• 7 aansluitingen per pool
• Nominale stroom 125 A (bij 40 °C)
• Gebruiksspanning 250 V / 380 V
• DIN-rail montage
• Koperen contactdoorsnede 6,5 × 12 mm
• Vlamvertragende behuizing (UL94 V-2)
• Geschikt voor kopergeleiders
• Transparante / grijze uitvoering

Technische specificaties

• Aantal polen: 4
• Aantal aansluitingen per pool: 7
• Nominale stroom: 125 A
• Gebruiksspanning: 250 V / 380 V
• Koperen contactdoorsnede: 6,5 × 12 mm
• Installatie-afmetingen: 45 × M4
• Buitenafmetingen (L × B × H): 65 × 88 × 51 mm

Materiaal en temperatuur

• Behuizing PA66: –30 °C tot +110 °C
• Behuizing PC: –60 °C tot +135 °C
• Contactdelen: messing
• Schroeven: staal, verzinkt

Toepassingen

• Groepenkasten en verdeelinrichtingen
• Verdeling van 3-fase voedingen
• Utiliteits- en industriële installaties
• Compacte installaties met meerdere aftakkingen
• Installaties tot 125 A
