Hoe moet je een Wago klem gebruiken?

Wago klemmen worden gebruikt om een verbinding te maken tussen verschillende elektriciteitsdraden. In dit artikel leggen we je stap voor stap uit hoe je dit zelf eenvoudig toepast.

Wat is een steekklem?

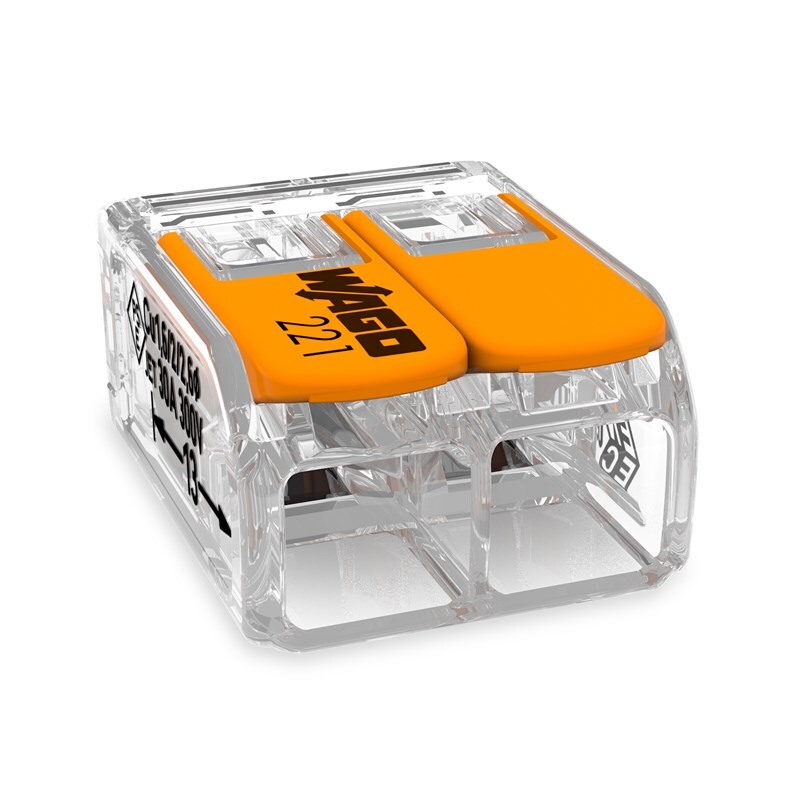

Een Wago steekklem is een elektrische connector waarmee je draden snel en veilig met elkaar verbindt zonder te schroeven of solderen. Steekklemmen worden in elektrische installaties vaak gebruikt om kabels of installatiedraden (zoals VOB-draden) met elkaar te verbinden in verdeeldozen. Herbruikbare steekklemmen – in de volksmond ook wel Wago-klemmen – zijn het populairst omdat ze gebruiksvriendelijk zijn en geen gereedschap vereisen.

Stappenplan Wago klemmen gebruiken

Stap 1: Stroom uitschakelen
Zorg dat er geen stroom meer staat op de draden waarmee je aan de slag gaat.
Tip: Ga je een gebruikte verbinding losmaken? Doe dit door de verbindingsklem stevig vast te houden en vervolgens in een draaiende beweging los te trekken.

Stap 2: Draden strippen
Strip de elektriciteitsdraden. Vaak staat op de onderkant van de klem de gewenste lengte aangegeven. Staat dit niet aangegeven? Strip dan tussen de 10-13 mm.
Tip: Zorg ervoor dat de Wago-verbindingsklem tot aan het einde van de draad in de klem wordt gedrukt. Er mag geen gestripte draad meer zichtbaar zijn als die goed verbonden is, anders krijg je kortsluiting.
De kabel mag ook niet te weinig gestript zijn, dan zit het omhulsel van de draad mee in de verbinding wat kan ‘verbranden’.

Stap 3: Draden in lasklem plaatsen
Vervolgens steek je de blanke draad in de lasklem, tot aan de plastic rand.
Tip: Vrijwel iedere lasklem is uitgerust met een ‘testgat’. Hiermee kan je metingen uitvoeren.

Stap 4: Draden vastklemmen in de Wago klem
Duw het hendeltje naar beneden en controleer of de draad goed vastzit, door aan de draad te trekken.
Let op: Stop nooit draden met verschillende kleuren in de klem (ook niet verschillende draadsecties/draaddoorsnedes, want dan kan de dunnere kabel los komen te zitten).

Stap 5: Controleren
Schakel vervolgens de stroom weer in en controleer of de verbinding gelukt is.
Tip: Met behulp van transparante lasklemmen kan je eenvoudig controleren of de verbinding correct is.

Wil je twee of meer Wago klemmen met elkaar verbinden? Volg dan ook de volgende stappen:

Stap 6: Draden knippen
Knip een installatiedraad met een lengte van ongeveer 5 cm af en verwijder 10 tot 13 mm aan beide kanten. Doe dit op dezelfde manier als de andere installatiedraden. Doe dit minimaal twee keer, afhankelijk van het aantal draden.
Tip: Ben je op zoek naar een 6-voudige variant? Kies dan een 8-voudige Wago steekklem. Het is niet erg om een aantal openingen vrij te laten.

Stap 7: Draden doorlussen
Plaats de installatiedraad van 5 cm in de laatste overgebleven opening en lus deze door naar een nieuwe klem. Dit doe je door het andere uiteinde in een nieuwe Wago-verbindingsklem te plaatsen.
Let op: Zorg ervoor dat de draden en de Wago-klem zo min mogelijk bewegen. Hoe kleiner de weerstand, hoe kleiner de kans dat de verbinding verslechtert.

Stap 8: Draden verbinden
Vervolgens kan je de overgebleven draden verbinden met de ‘nieuwe lasklem’. Als je het goed hebt gedaan, is deze nu verbonden met de andere elektriciteitsdraden.
Let op: Gebruik de lasklemmen nooit om apparaten, zoals lampen, op te hangen.
